مشخصات محصول:
| مشخصات |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| طبقه بندی SPD مطابق با EN61643-11 |
|
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
|
کلاس دوم |
کلاس دوم |
کلاس دوم |
کلاس دوم |
کلاس دوم |
| حداکثر ولتاژ کار مداوم AC ((L-N) |
.. |
150 ولت |
۲۷۵ ولت |
320 ولت |
385 ولت |
۴۴۰ ولت |
| حداکثر ولتاژ کار مداوم AC ((N-PE) |
.. |
255 ولت |
255 ولت |
255 ولت |
255 ولت |
255 ولت |
| جریان تخلیه نامی (8/20μs) |
داخل |
10kA |
10kA |
10kA |
10kA |
10kA |
| حداکثر جریان تخلیه (8/20μs) |
ايميکس |
20kA |
20kA |
20kA |
20kA |
20kA |
| سطح حفاظت از ولتاژ (L-N) |
بالا |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| سطح حفاظت از ولتاژ 5kA (L-N) |
بالا |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| سطح حفاظت از ولتاژ (N-PE) |
بالا |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| حداکثر فيوز پشتیبان |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| ظرفیت مقاومت در برابر مدار کوتاه |
Isccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| مقاومت موقت TOV برای ولتاژ بالا (L-N) |
UT |
180 ولت 5 ثانیه |
335 ولت/5 ثانيه |
400 ولت/5 ثانيه |
500 ولت/5 ثانيه |
580 ولت 5 ثانیه |
| خرابی موقت TOV-safe overvoltage ((L-N) |
UT |
230 ولت/120 دقیقه |
۴۴۰ ولت/۱۲۰ دقیقه |
520 ولت/120 دقیقه |
650 ولت/120 دقیقه |
765 ولت/120 دقیقه |
| مقاومت موقت TOV به ولتاژ بالا ((N-PE) |
UT |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
| زمان پاسخ (L-N) |
.. |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| زمان پاسخ (N-PE) |
.. |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| محدوده دمای کار |
تو |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| حالت عملیاتی/نمایش خطا |
|
سبز/قرمز |
سبز/قرمز |
سبز/قرمز |
سبز/قرمز |
سبز/قرمز |
| مساحت برش متقاطع (در دقیقه) |
|
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
| مساحت برش متقابل (حداکثر) |
|
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
| برای نصب روی |
|
ریل 35 میلی متری دین |
| مواد محفظه |
|
مواد ترموپلاستیک UL94-V0 |
| درجه حفاظت |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| کد سفارش (با سیگنال از راه دور) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |

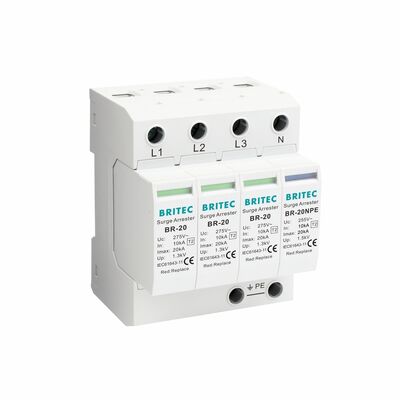

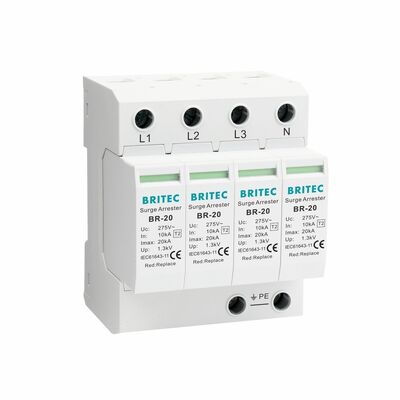

ویژگی ها:
20kA کلاس C برای 3 فاز تغذیه.
این دستگاه های جمع و جور طراحی شده برای محافظت از شبکه های 3 فاز + خنثی در صفحه اصلی است.
این محصول با استانداردهای: EN 61643-11، CEI 61643-11، UL1449 نسخه 4 مطابقت دارد.
مدار محافظ بر اساس واریستور با انرژی بالا با دستگاه های قطع گرما است.
کار کردنش آسونه
يه نشون دهنده روي کارتریج هست که حالت شکست رو نشون ميده
عمر طولانی
BR-20 DIN ریل نصب شده و دارای ماژول های قابل تعویض برای ایمن ترین و آسان ترین نصب و نگهداری است.
عملکرد عالی
توانایی پیوسته پلگ ((حتی برای شکاف جرقه N / PE)
سری BR-20 برای محافظت در برابر ولتاژ افزایش نور طراحی شده است. این واحدها باید به طور موازی بر روی شبکه های AC نصب شوند تا محافظت شوند و حفاظت از حالت مشترک و متغیر را فراهم کنند..
دستگاه قطع گرما برای هر اتصال دهنده جداگانه
دستگاه محافظت از افزایش / بازداشت کننده برای محافظت در برابر افزایش سوئیچ هستند.
با یا بدون تماس از راه دور شناور
زمان پاسخ <25ns
رنگ پنجره قابل مشاهده وضعیت کار را نشان می دهد، سبز به معنای طبیعی است، قرمز به معنای غیر طبیعی است.
شرکت Britec Imp. & Exp. Wenzhou Co., Ltd. در سال 2003 تاسیس شد.بریتک یک تولید کننده حرفه ای از دستگاه های حفاظت از افزایش (SPD) است که دستگاه های حفاظت از افزایش برای حفاظت از قدرت را طراحی و تولید می کند، حفاظت از داده ها، حفاظت از PV و غیره
بريتک داراي آزمايشگاه داخلي است، آزمايشگاه داراي ژنراتور برق 100kA 10/350μs، ژنراتور برق 25kA 10/350μs و ژنراتور 8/20μs 120kA، ژنراتور ترکیبی 1.2/50μs 20kV،ایستگاه آزمایش TOV و سایر تجهیزات آزمایش.
این شرکت دارای سیستم مدیریت ISO9001 ، ISO45001 ، ISO14001 است. محصولات مختلف TUV ، CB CE ، RoHS ، گواهینامه دارند.
بریتک دارای روابط تجاری طولانی مدت با مشتریان اروپایی و تجربه خوبی در کار با شرکت های چند ملیتی است.
محصول اصلی ما
دستگاه محافظت از تشعشعات نوع 1
دستگاه محافظت از تشعشعات نوع 2
دستگاه حفاظت از تشعشعات از نوع 1 + نوع 2
دستگاه محافظت از تشعشعات نوع 3
دستگاه محافظت از افزایش برق مستقیم (PV، خورشیدی)
دستگاه محافظت از افزایش شبکه
حفاظت از نوردهی LED
