مشخصات محصول:
| مشخصات |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| طبقه بندی SPD مطابق با EN61643-11 |
|
نوع 1 + نوع 2 |
نوع 1 + نوع 2 |
نوع 1 + نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
|
کلاس I + کلاس II |
کلاس I + کلاس II |
کلاس I + کلاس II |
| ولتاژ عملیاتی اسمی |
غیر |
120V/240V ((50/60Hz) |
۲۳۰ ولت/۴۰۰ ولت ((۵۰/۶۰ هرتز) |
250V/440V ((50/60Hz) |
| حداکثر ولتاژ کار مداوم AC |
Uc (L-N/N-PE) |
150V/255V ((50/60Hz) |
۲۷۵ ولت/۲۵۵ ولت ((۵۰/۶۰ هرتز) |
۳۵۰ ولت/۲۵۵ ولت ((۵۰/۶۰ هرتز) |
| جریان شتاب صاعقه (10/350μs) |
Iimp (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| جریان تخلیه نامی (8/20μs) |
در (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| حداکثر جریان تخلیه (8/20μs) |
IMAX (L-N/N-PE) |
160kA/200kA |
160kA/200kA |
160kA/200kA |
| مقدار شارژ الکتریکی (L-N، N-PE) |
ق |
25A، 50A |
25A، 50A |
25A، 50A |
| انرژی خاص (L-N، N-PE) |
W/R |
625kJ/Ω، 2500kJ/Ω |
625kJ/Ω، 2500kJ/Ω |
625kJ/Ω، 2500kJ/Ω |
| سطح حفاظت از ولتاژ |
بالا (L-N/N-PE) |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
| جریان درجه بندی شارژ کوتاه AC |
Isccr (L-N/N-PE) |
25kA rms/100A rms |
25kA rms/100A rms |
25kA rms/100A rms |
| حداکثر فيوز پشتیبان |
|
350A gG |
350A gG |
350A gG |
| مقاومت موقت TOV به ولتاژ بالا |
UT (L-N) |
230 ولت/120 دقیقه |
۴۴۰ ولت/۱۲۰ دقیقه |
580 ولت/120 دقیقه |
| مقاومت موقت TOV به ولتاژ بالا |
UT (N-PE) |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
1200 ولت / 200 میلیمتر |
| زمان پاسخ |
.. |
≤100ns |
≤100ns |
≤100ns |
| محدوده دمای کار |
تو |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| حالت عملیاتی/نمایش خطا |
|
سبز/قرمز |
سبز/قرمز |
سبز/قرمز |
| مساحت برش متقاطع (در دقیقه) |
|
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
| مساحت برش متقابل (حداکثر) |
|
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
| برای نصب روی |
|
ریل 35 میلی متری دین |
| مواد محفظه |
|
مواد ترموپلاستیک UL94-V0 |
| درجه حفاظت |
|
IP20 |
IP20 |
IP20 |
| کد سفارش |
|
B17166 |
B18167 |
B17192 |
| کد سفارش (با سیگنال از راه دور) |
|
B17167 |
B18168 |
B17193 |
ویژگی ها:
دوام داره، ضربه های چندگانه رو تحمل میکنه
حالت مکانیکی
کلاس حفاظت: نوع 1 + 2، کلاس I + کلاس II.

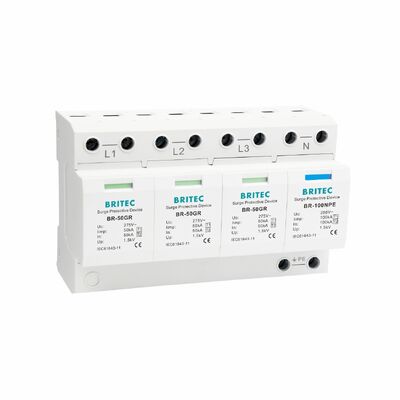

BR-50GR 3P+N برای سیستم TT و TN-S مناسب است.
کاربرد:
● برای سیستم TT و TN-S مناسب است.
● در سیستم های صنعتی و ساختمان هایی که دارای محافظ برق خارجی کلاس های I تا IV هستند استفاده می شود.
● برای محافظت از سیستم های توزیع ولتاژ پایین در برابر برخورد مستقیم صاعقه به خط برق بالا یا سیستم محافظت از صاعقه خارجی.
● می تواند در خانه توزیع کننده استاندارد استفاده شود.
● استفاده می شود برای محافظت از تمام انواع تجهیزات الکتریکی در سیستم برق از برق بیش از ولتاژ، کار بیش از ولتاژ،آسیب ضربه فرکانس برق به یک دستگاه الکتریکی.
پارامترهای فنی:
| استفاده |
ولتاژ پایین |
| ساختار محصول |
قابل وصل کردن |
| منشاء |
ونزو |
| وزن |
۱ کیلوگرم |
| OEM/ODM |
بله |
| سطح حفاظت |
نوع 1+2 |
| عرض یک قطب محصول |
۳۶ میلی متر |
| دمای کار |
-40 تا 80 درجه سانتیگراد |
| مواد محفظه |
ترمالپلاستیک UL94-V0 |
| ولتاژ نامی |
150V/275V/320V/440V |
محصول اصلی ما
دستگاه محافظت از تشعشعات نوع 1
دستگاه محافظت از تشعشعات نوع 2
دستگاه حفاظت از تشعشعات از نوع 1 + نوع 2
دستگاه محافظت از تشعشعات نوع 3
دستگاه محافظت از افزایش برق مستقیم (PV، خورشیدی)
دستگاه محافظت از افزایش شبکه
حفاظت از نوردهی LED
شرکت Britec Imp. & Exp. Wenzhou Co., Ltd. در سال 2003 تاسیس شد.بریتک یک تولید کننده حرفه ای از دستگاه های حفاظت از افزایش (SPD) است که دستگاه های حفاظت از افزایش برای حفاظت از قدرت را طراحی و تولید می کند، حفاظت از داده ها، حفاظت از PV و غیره
بريتک داراي آزمايشگاه داخلي است، آزمايشگاه داراي ژنراتور برق 100kA 10/350μs، ژنراتور برق 25kA 10/350μs و ژنراتور 8/20μs 120kA، ژنراتور ترکیبی 1.2/50μs 20kV،ایستگاه آزمایش TOV و سایر تجهیزات آزمایش.
این شرکت دارای سیستم مدیریت ISO9001 ، ISO45001 ، ISO14001 است. محصولات مختلف TUV ، CB CE ، RoHS ، گواهینامه دارند.
بریتک دارای روابط تجاری طولانی مدت با مشتریان اروپایی و تجربه خوبی در کار با شرکت های چند ملیتی است.
