Place of Origin: | China |
نام تجاری: | BRITEC |
گواهی: | TUV/CB/CE/ROHS/ISO9001 |
Model Number: | BR-25GR 2P |
Minimum Order Quantity: | 1PCS |
---|---|
جزئیات بسته بندی: | کارتن |
Delivery Time: | 15 days after receipt of deposit |
Payment Terms: | TT |
Supply Ability: | 1000000 per month |
نوع نصب: | ریل DIN 35 میلی متر | سطح حفاظت: | نوع 1 |
---|---|---|---|
رتبه بندی رطوبت: | 95% | ساختار محصول: | دوشاخه |
رتبه بندی ولتاژ: | 275 ولت، 320 ولت، 385 ولت، 440 ولت | زمان پاسخ: | ≤100 ثانیه |
نام محصول: | دستگاه حفاظت از نوسانات نوع 1 | تعداد لهستانی ها: | 1P،1P+N،2P،3P،3P+N، 4P اختیاری |
برجسته: | دستگاه محافظ برق 275 ولت نوع 1,محافظ صاعقه 2P IEC SPD,محافظ صاعقه BR-25GR SPD |
مشخصات | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
طبقه بندی SPD بر اساس EN61643-11 | نوع 1 + نوع 2 | نوع 1 + نوع 2 | نوع 1 + نوع 2 | |
طبقه بندی SPD بر اساس IEC61643-11 | کلاس I + کلاس II | کلاس I + کلاس II | کلاس I + کلاس II | |
ولتاژ کار اسمی | سازمان ملل متحد | 120 ولت (50/60 هرتز) | 230 ولت (50/60 هرتز) | 230 ولت (50/60 هرتز) |
حداکثرولتاژ ac عملکرد مداوم | Uc | 150 ولت (50/60 هرتز) | 275 ولت (50/60 هرتز) | 320 ولت (50/60 هرتز) |
جریان ضربه رعد و برق (10/350μs) | Iimp | 25 کیلو آمپر | 25 کیلو آمپر | 25 کیلو آمپر |
جریان تخلیه اسمی (8/20μs) | که در | 25 کیلو آمپر | 25 کیلو آمپر | 25 کیلو آمپر |
حداکثرجریان تخلیه (8/20μs) | ایمکس | 100 کیلو آمپر | 100 کیلو آمپر | 100 کیلو آمپر |
مقدار بار الکتریکی | س | 12.5 به عنوان | 12.5 به عنوان | 12.5 به عنوان |
انرژی خاص | W/R | 156 کیلوژول/Ω | 156 کیلوژول/Ω | 156 کیلوژول/Ω |
سطح حفاظت ولتاژ | بالا | ≤1.8 کیلو ولت | ≤1.8 کیلو ولت | ≤1.8 کیلو ولت |
درجه جریان اتصال کوتاه ac | Isccr | 25kA rms | 25kA rms | 25kA rms |
حداکثرفیوز پشتیبان | 315 آمپر گرم گرم | 315 آمپر گرم گرم | 315 آمپر گرم گرم | |
اضافه ولتاژ موقت | TOV | 440 ولت / 120 دقیقه با مقاومت | ||
زمان پاسخ | tA | ≤100 ثانیه | ≤100 ثانیه | ≤100 ثانیه |
محدوده دمای عملیاتی | تو | -40-80 ℃ | -40-80 ℃ | -40-80 ℃ |
سطح مقطع (حداقل) | 4 میلی متر مربع | 4 میلی متر مربع | 4 میلی متر مربع | |
سطح مقطع (حداکثر) | 35 میلی متر مربع | 35 میلی متر مربع | 35 میلی متر مربع | |
برای نصب روی | ریل 35 میلی متری دین | |||
مواد محفظه | ترموپلاستیک UL94-V0 | |||
درجه محافظت | IP20 | IP20 | IP20 | |
کد سفارش | B7124 | B7137 | B7150 | |
کد سفارش (با سیگنالینگ از راه دور) | B7125 | B7138 | B7151 |
امکانات:
مقاوم، ضربه های متعدد را تحمل می کند.
کلاس حفاظت: نوع 1+2، کلاس I + کلاس II.
BR-25GR 2P برای سیستم TN مناسب است.
حداکثر ولتاژ کار مداوم Uc 150VAC/275VAC/320VAC.
ترکیب: 4P، 3P، 2P، 1P، 1P+NPE، 3P+NPE.
کاربرد:
مناسب برای کلاس 1
این محصول به طور گسترده در نیروگاه های فتوولتائیک، ایستگاه های شارژ، ساختمان های مسکونی، ایستگاه های پایه ارتباطات سیار، اتاق های مخابراتی، کارخانه های صنعتی و معادن و سایر سیستم های تامین برق کل، مانند انواع ایستگاه های توزیع، اتاق های توزیع، کابینت های توزیع، AC استفاده می شود. و پانل توزیع DC، ترانسفورماتور جعبه و سایر تجهیزات مهم و آسیب پذیر در برابر صاعقه.
به طور گسترده در ایستگاه های پایه ارتباطات سیار، دفاتر/ایستگاه های ارتباطی مایکروویو، اتاق های مخابراتی، معدن صنعتی، هواپیمایی کشوری، اوراق بهادار مالی و غیره استفاده می شود.
برای ایستگاه های مختلف توزیع برق، اتاق های توزیع برق، کابینت های توزیع برق، جعبه های سوئیچ و غیره.
در برابر جهش در شبکه های الکتریکی.
پارامتر | جزئیات |
---|---|
نام محصول | نوع 1 دستگاه حفاظت از نوسانات |
سطح حفاظت | نوع 1 |
تعداد لهستانی ها | 1P، 1P+N، 2P، 3P، 3P+N، 4P اختیاری |
رتبه بندی ولتاژ | 275 ولت، 320 ولت، 385 ولت، 440 ولت |
رتبه بندی رطوبت | 95% |
زمان پاسخ | ≤100 ثانیه |
وزن | 0.5 کیلوگرم |
ساختار محصول | دوشاخه |
کلاس حفاظت | IP20 |
دمای عملیاتی | -40 درجه سانتیگراد - 80 درجه سانتیگراد |

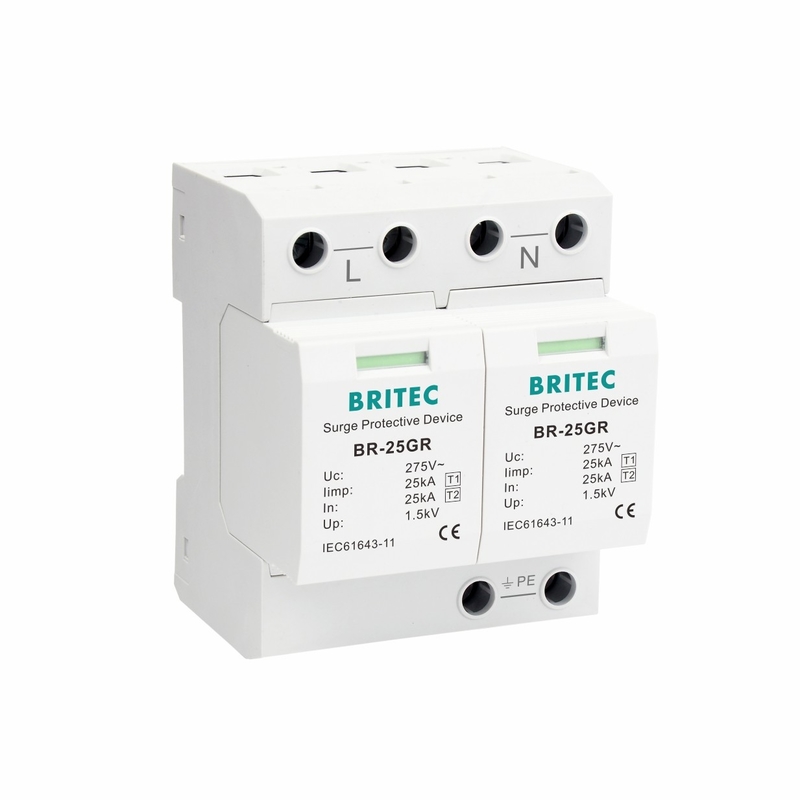

دستگاه حفاظت از نوسانات BRITEC BR-25GR 2P 25ka
این دستگاه BRITEC BR-25GR 2P 25ka حفاظت از نوسانات، محافظت عالی در برابر برخورد صاعقه و سایر حوادث ناشی از موج را ارائه می دهد.این برای برآورده کردن دقیق ترین الزامات UL 1449 و IEC61643-1 طراحی شده است.این SPD نوع 1 با محافظ ولتاژ 25ka است و زمان پاسخگویی آن ≤100 ثانیه است.دارای گواهینامه TUV/CB/CE/ROHS/ISO9001 است و دارای محدوده دمایی -40 تا 80 درجه سانتیگراد است.درجه رطوبت 95% و کلاس حفاظتی IP20 است.وزن 0.5 کیلوگرم است.حداقل مقدار سفارش 1 عدد و بسته بندی کارتن می باشد.زمان تحویل 15 روز پس از دریافت سپرده و شرایط پرداخت TT می باشد.توانایی تامین 1000000 در ماه است.
ما پشتیبانی فنی و خدماتی را برای دستگاه محافظ برق نوع 1 ارائه می دهیم.خدمات ما عبارتند از:
ما همچنین آموزش های فنی و پشتیبانی خدمات مشتری را برای دستگاه محافظت از نوسانات نوع 1 ارائه می دهیم.ما به صورت 24 ساعته در خدمت شما هستیم تا به سوالات شما پاسخ دهیم و در مورد هر مشکلی که ممکن است به شما کمک کنیم.
