مشخصه:
Iimp: 25kA
Imax: 100kA
ایمپالس ترکیبی: 25 کیلو ولت
قالب گیری فشار برچسب ضد جعل، منحصر به فرد بودن محصول را تضمین می کند.
پایانه های سیگنال از راه دور، محصول را می توان پیکربندی پایانه های راه دور، نظارت از راه دور.
پوسته از مواد پلاستیکی حرارتی، مقاوم در برابر شعله بالا، ضد خوردگی، محیط خشن هنوز استفاده عادی استفاده می کند.
توضیحات محصول:
دستگاه حفاظت از نوسانات نوع 1 (SPD) برای محافظت از خطوط برق AC و خطوط ارتباطی در برابر برخورد صاعقه بیش از حد ولتاژ و سایر اختلالات برق طراحی شده است.این محافظ در برابر حوادث گذرا بیش از حد ولتاژ تا 6000 ولت محافظت می کند و دارای زمان پاسخ بسیار سریع کمتر از 100 نانوثانیه است که مطابق با استاندارد IEC 61643-11 است.دستگاه محافظ برق دارای ساختاری سبک و در عین حال مستحکم است که تنها 0.5 کیلوگرم وزن دارد و قادر است در محدوده دمایی وسیعی از -40 درجه سانتیگراد تا 80 درجه سانتیگراد کار کند.
امکانات:
- نام محصول:دستگاه حفاظت از نوسانات نوع 1
- ساختار محصول:دوشاخه
- نوع نصب:ریل DIN 35 میلی متر

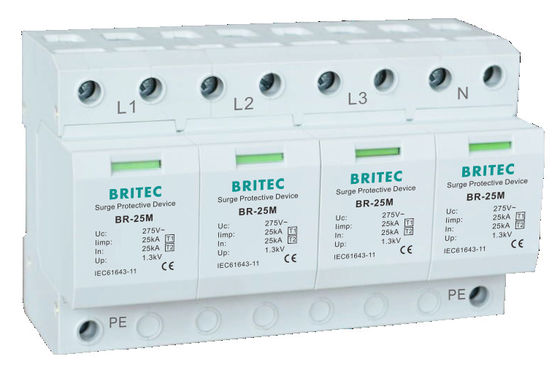

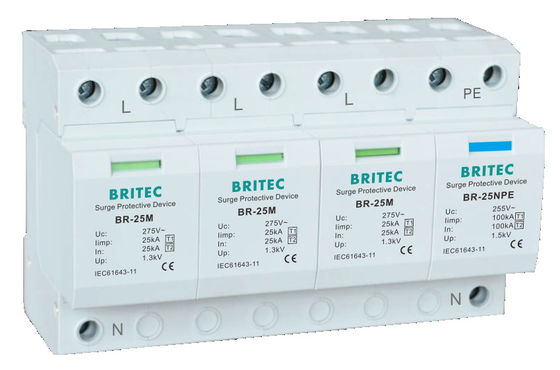

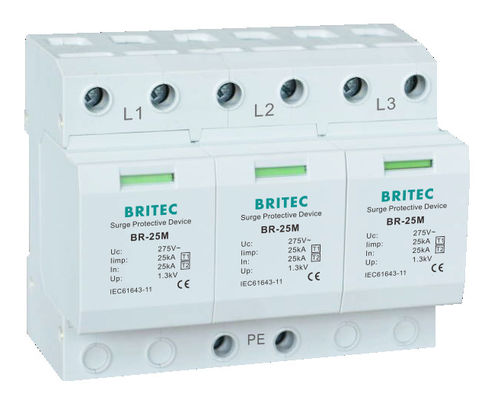

- تعداد قطب ها:1P،1P+N،2P،3P،3P+N، 4P اختیاری
- وزن:0.5 کیلوگرم
- کلید واژه ها:محافظ ولتاژ 25 کیلو آمپری، دستگاه محافظ برق، محافظ برق 25 کیلو آمپری دین ریل
پارامترهای فنی:
| مشخصات |
|
BR-25M 150 2P |
BR-25M 275 2P |
BR-25M 320 2P |
| طبقه بندی SPD بر اساس EN61643-11 |
|
نوع 1 + نوع 2 + نوع 3 |
| طبقه بندی SPD بر اساس IEC61643-11 |
|
کلاس I + کلاس II + کلاس III |
| ولتاژ کار اسمی |
سازمان ملل متحد |
120 ولت (50/60 هرتز) |
230 ولت (50/60 هرتز) |
230 ولت (50/60 هرتز) |
| حداکثرولتاژ ac عملکرد مداوم |
Uc |
150 ولت (50/60 هرتز) |
275 ولت (50/60 هرتز) |
320 ولت (50/60 هرتز) |
| جریان ضربه رعد و برق (10/350μs) |
Iimp |
25 کیلو آمپر |
25 کیلو آمپر |
25 کیلو آمپر |
| جریان تخلیه اسمی (8/20μs) |
که در |
25 کیلو آمپر |
25 کیلو آمپر |
25 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) |
ایمکس |
100 کیلو آمپر |
100 کیلو آمپر |
100 کیلو آمپر |
| مقدار بار الکتریکی |
س |
12.5 به عنوان |
12.5 به عنوان |
12.5 به عنوان |
| انرژی خاص |
W/R |
156 کیلوژول/Ω |
156 کیلوژول/Ω |
156 کیلوژول/Ω |
| سطح حفاظت ولتاژ |
بالا |
≤1.3kV |
≤1.3kV |
≤1.3kV |
| درجه جریان اتصال کوتاه ac |
Isccr |
25kA rms |
25kA rms |
25kA rms |
| حداکثرفیوز پشتیبان |
|
315 آمپر گرم گرم |
315 آمپر گرم گرم |
315 آمپر گرم گرم |
| اضافه ولتاژ موقت |
TOV |
335V/5s -مقاوم |
| زمان پاسخ |
tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی |
تو |
-40-80 ℃ |
-40-80 ℃ |
-40-80 ℃ |
| سطح مقطع (حداقل) |
|
4 میلی متر مربع |
4 میلی متر مربع |
4 میلی متر مربع |
| سطح مقطع (حداکثر) |
|
35 میلی متر مربع |
35 میلی متر مربع |
35 میلی متر مربع |
| برای نصب روی |
|
ریل دین 35 میلی متر |
| مواد محفظه |
|
ترموپلاستیک UL94-V0 |
| درجه محافظت |
|
IP20 |
IP20 |
IP20 |
| کد سفارش |
|
B7204 |
B8123 |
B7217 |
| کد سفارش (با سیگنالینگ از راه دور) |
|
B7205 |
B8124 |
B7218 |
برنامه های کاربردی:

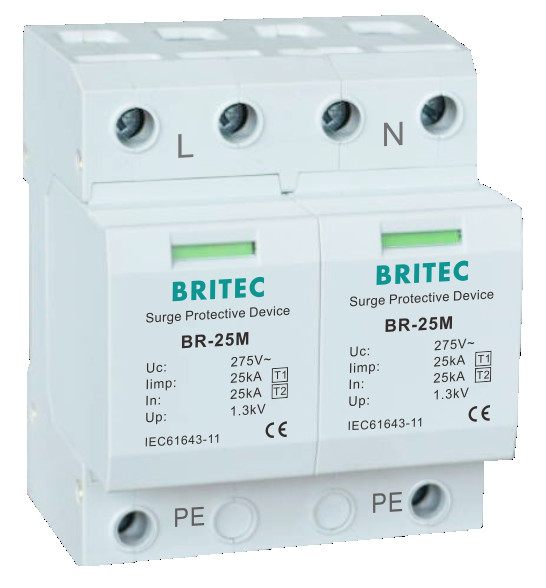

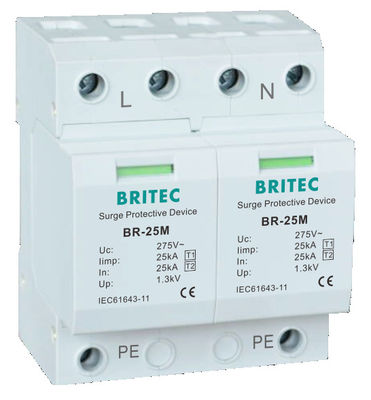

BRITEC BR-25M 2P Type 1 Protection Surge Protectionراه حل ایده آل حفاظت در برابر صاعقه و اضافه ولتاژ برای کاربردهای مسکونی و تجاری است.این محصول دارای گواهینامه TUV/CB/CE/ROHS/ISO9001 بوده و مطابق با بالاترین استانداردهای کیفیت طراحی شده است.دارای حداقل مقدار سفارش 1PCS است، در کارتن برای تحویل ارائه می شود و می توان آن را ظرف 15 روز پس از دریافت سپرده سفارش داد.شرایط پرداخت TT است و توانایی عرضه تا 1000000 در ماه است.علاوه بر این، زمان پاسخ ≤100 ثانیه و وزن محصول 0.5 کیلوگرم است.کلاس حفاظتی IP20 و درجه رطوبت 95٪ را ارائه می دهد.تعداد قطب ها نیز قابل تنظیم است، با گزینه های 1P، 1P+N، 2P، 3P، 3P+N، 4P.
سفارشی سازی:
BRITEC BR-25M 2P Type 1 Protection Surge Protection
نام تجاری: BRITEC
شماره مدل: BR-25M 2P
محل مبدا: چین
گواهینامه: TUV/CB/CE/ROHS/ISO9001
حداقل مقدار سفارش: 1 عدد
جزئیات بسته بندی: کارتن
زمان تحویل: 15 روز پس از دریافت سپرده
شرایط پرداخت: TT
توانایی تامین: 1000000 در ماه
استاندارد: استاندارد IEC
درجه رطوبت: 95%
تعداد قطب ها: 1P، 1P+N، 2P، 3P، 3P+N، 4P اختیاری
سطح حفاظت: نوع 1
وزن: 0.5 کیلوگرم
این دستگاه BRITEC BR-25M 2P Type 1 Protection Surge Protection یک انتخاب ایده آل برای محافظت از تجهیزات الکتریکی ارزشمند در برابر اثرات مخرب نوسانات ولتاژ بالا است.این محافظ ولتاژ 25ka با استاندارد IEC است که برای پیکربندی های 1P، 1P+N، 2P، 3P، 3p+N و 4P مناسب است.دارای گواهی TUV/CB/CE/ROHS/ISO9001 است و با حداقل مقدار سفارش 1PCS عرضه می شود.دارای درجه رطوبت 95 درصد و وزن 0.5 کیلوگرم است.
بسته بندی و حمل و نقل:
بسته بندی و حمل و نقل برای دستگاه حفاظت از نوسانات نوع 1:
- این محصول در جعبه ای بسته بندی می شود که از آسیب فیزیکی احتمالی در حین حمل محافظت می کند.
- جعبه دارای برچسب اطلاعاتی در مورد محصول، مانند شماره مدل، تاریخ و شماره سریال خواهد بود.
- جعبه برای اطمینان از یکپارچگی محتویات آن با نوار چسب بسته می شود.
- جعبه با شماره رهگیری برای اطمینان از تحویل سالم ارسال می شود.
- جعبه از طریق یک سرویس حمل و نقل ایمن و قابل اطمینان ارسال می شود.
- جعبه برای پوشش هر گونه ضرر احتمالی در طول حمل و نقل بیمه خواهد شد.
