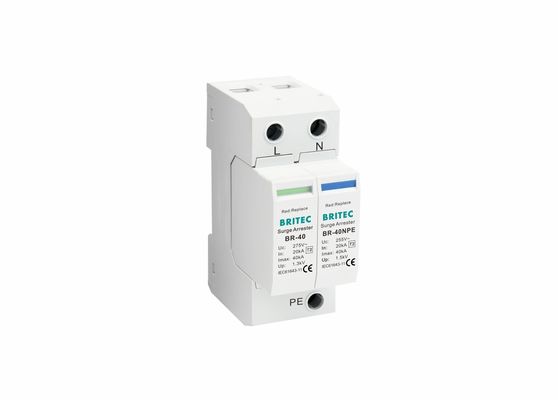

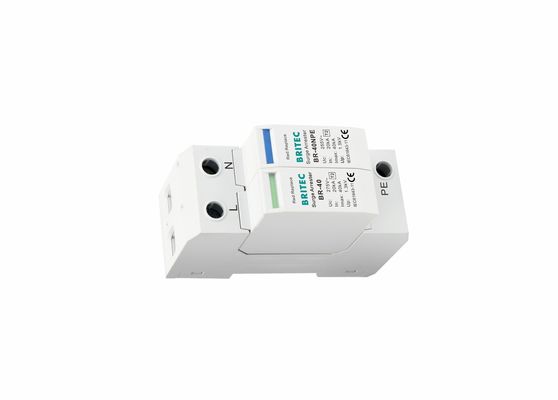

محافظ ولتاژ نوع 2 محافظ ولتاژ توضیحات محصول:
محافظ ولتاژ نوع 2 – یک محافظ ولتاژ پیشرفته که حفاظت جامعی را برای دستگاه های الکتریکی و الکترونیکی در برابر افزایش ولتاژهای آسیب رسان فراهم می کند. این دستگاه برای نصب روی ریل DIN طراحی شده است و دارای ولتاژ 230 ولت/400 ولت و سطح حفاظت IP20 است. همچنین دارای زمان پاسخ سریع کمتر از 25 نانوثانیه است که حداکثر ایمنی و قابلیت اطمینان را تضمین می کند. این محافظ ولتاژ نوع 2 یک انتخاب ایده آل برای کاربردهای تجاری و مسکونی است.
پارامترهای فنی محافظ ولتاژ نوع 2 محافظ ولتاژ:
| |
BR-40 150 1+1 |
BR-40 275 1+1 |
BR-40 320 1+1 |
BR-40 385 1+1 |
BR-40 440 1+1 |
|
طبقه بندی SPD مطابق با EN61643-11
|
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
|
طبقه بندی SPD مطابق با IEC61643-11
|
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
|
حداکثر ولتاژ متناوب عملیاتی پیوسته Uc
|
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
|
حداکثر ولتاژ متناوب عملیاتی پیوسته [N -PE] Uc
|
255 ولت |
255 ولت |
255 ولت |
255 ولت |
255 ولت |
|
جریان تخلیه اسمی (8/20us) In
|
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
|
حداکثر جریان تخلیه (8/20μs) Imax
|
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
|
سطح حفاظت ولتاژ Up
|
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
|
سطح حفاظت ولتاژ 5 کیلو آمپر Up
|
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
|
سطح حفاظت ولتاژ [N-PE] Up
|
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
|
قابلیت خاموش کردن جریان پیگیری [N-PE]a.c.Ifi
|
100Arms |
100Arms |
100Arms |
100Arms |
100Arms |
| حداکثر فیوز پشتیبان |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| زمان پاسخ tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| زمان پاسخ [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| محدوده دمای عملیاتی Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
|
شاخص عملکرد / خطای عملیاتی
|
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
| مساحت مقطع (حداقل) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| مساحت مقطع (حداکثر) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| برای نصب روی |
ریل Din 35 میلی متری |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B18251 |
B18253 |
B18255 |
B18257 |
B18370 |
| کد سفارش (با سیگنالینگ از راه دور) |
B18252 |
B18254 |
B18256 |
B18258 |
B18371 |
ابعاد:
ویژگی های محافظ ولتاژ نوع 2 محافظ ولتاژ:
- نام محصول: محافظ ولتاژ نوع 2
- نام تجاری: BRITEC
- رطوبت: تا 95% RH
- ولتاژ نامی: 230 ولت/400 ولت
- گارانتی: 5 سال
- زمان پاسخ: کمتر از 25 نانوثانیه
محافظ ولتاژ در مقابل SPD
در حالی که اصطلاحات "محافظ ولتاژ" و "SPD" (دستگاه حفاظت از ولتاژ) اغلب به جای یکدیگر استفاده می شوند، دقیقاً یکسان نیستند، به ویژه در زمینه استانداردهای ایمنی الکتریکی. محافظ ولتاژ نوع خاصی از SPD است که برای حفاظت اولیه طراحی شده است، که اغلب در موقعیت های ولتاژ بالا مانند پست ها استفاده می شود.
SPD نوع 2 چیست؟ تعریف SPD نوع 2
یک دستگاه حفاظت از ولتاژ (SPD) نوع 2 برای محافظت از سیستم های الکتریکی در برابر افزایش ولتاژ، به ویژه آنهایی که ناشی از صاعقه های غیرمستقیم یا عملیات سوئیچینگ هستند، طراحی شده است.
سوالات متداول:
س. نام تجاری و شماره مدل دستگاه حفاظت از ولتاژ نوع 2 چیست؟
ج. نام تجاری BRITEC و شماره مدل BR-40 1+1 است.
س. دستگاه حفاظت از ولتاژ نوع 2 در کجا تولید می شود؟
ج. دستگاه حفاظت از ولتاژ نوع 2 در چین تولید می شود.
س. دستگاه حفاظت از ولتاژ نوع 2 چه گواهینامه هایی دارد؟
ج. دستگاه حفاظت از ولتاژ نوع 2 دارای گواهینامه های TUV، CE، CB و IEC است.
س. حداقل مقدار سفارش برای دستگاه حفاظت از ولتاژ نوع 2 چقدر است؟
ج. حداقل مقدار سفارش برای دستگاه حفاظت از ولتاژ نوع 2 100 عدد است.
س. زمان تحویل دستگاه حفاظت از ولتاژ نوع 2 چقدر است؟
ج. زمان تحویل دستگاه حفاظت از ولتاژ نوع 2 25 روز پس از دریافت سپرده است.
