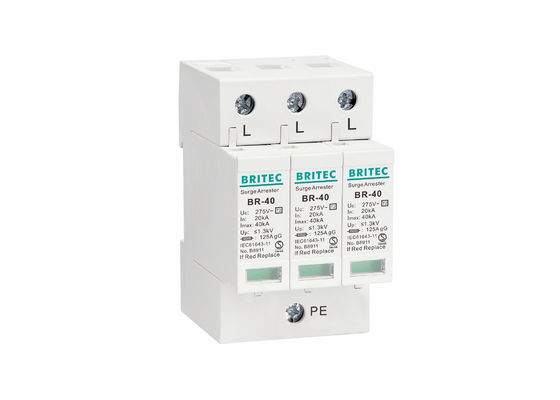

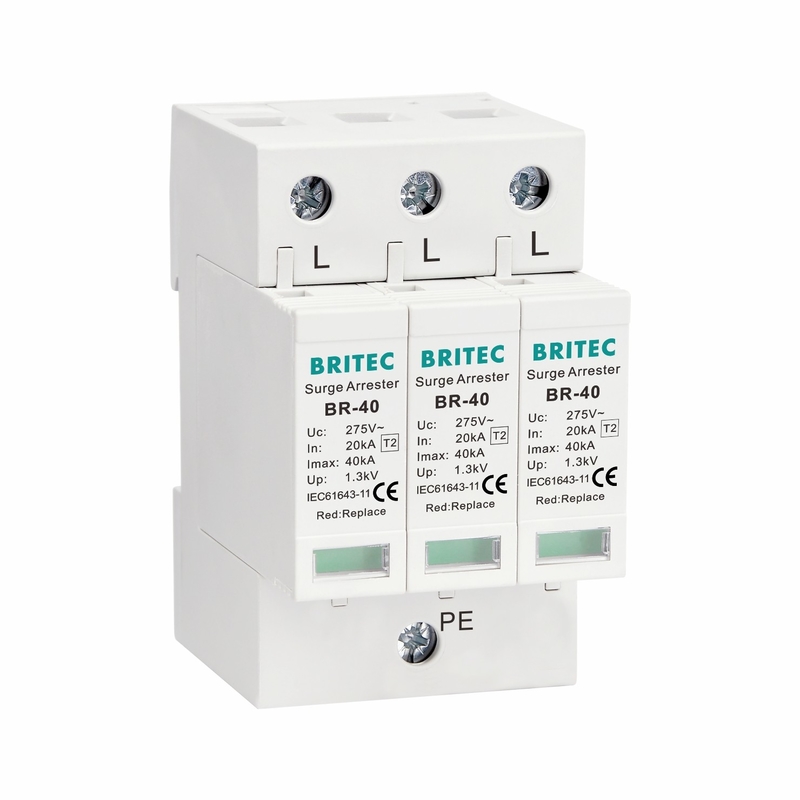

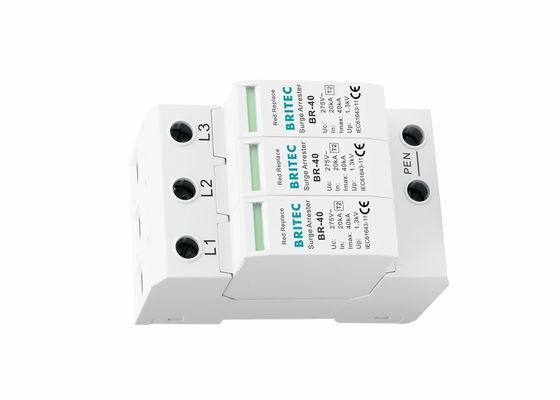

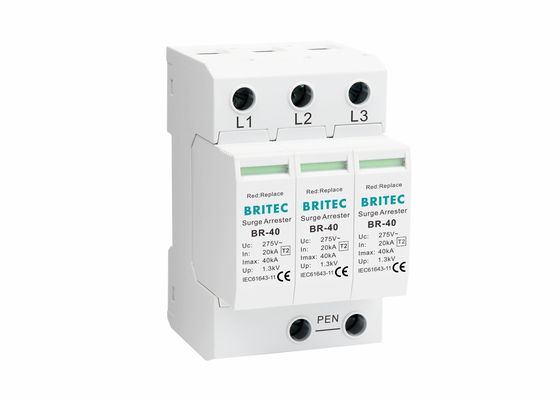

توضیحات محصول محافظ برق BRITEC 20kA 40kA 3P نوع 2:
دستگاه حفاظت از نوسانات نوع 2
این دستگاه حفاظت از نوسانات نوع 2 برای ارائه حفاظت قابل اعتماد در برابر رویدادهای ولتاژ بیش از حد الکتریکی در سیستم های تجاری و صنعتی تا 230 ولت/400 ولت طراحی شده است. با حداکثر جریان تخلیه 40 کیلو آمپر و وزن 375 گرم، این دستگاه حفاظت از نوسانات برای طیف وسیعی از کاربردها مناسب است.
این محافظ نوسان نوع 2 برای مطابقت با استانداردهای سطح حفاظت IP20 طراحی شده است. این دستگاه همچنین برای کمک به جلوگیری از شوک الکتریکی و ارائه حفاظت قابل اعتماد در برابر نوسانات الکتریکی ورودی طراحی شده است.
ویژگی های محافظ برق BRITEC 20kA 40kA 3P نوع 2:
- نام محصول: دستگاه حفاظت از نوسانات نوع 2
- حداکثر ولتاژ عملیاتی پیوسته: 150 ولت/275 ولت/320 ولت/385 ولت/440 ولت
- وزن: 375 گرم
- زمان پاسخگویی: 25 نانوثانیه
- حداکثر جریان تخلیه: 40 کیلو آمپر
- دمای عملیاتی: -40 درجه سانتیگراد تا +80 درجه سانتیگراد
پارامترهای فنی محافظ برق BRITEC 20kA 40kA 3P نوع 2:
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| طبقه بندی SPD مطابق با EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD مطابق با IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثر ولتاژ متناوب عملیاتی پیوسته Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20us) In |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثر جریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ Up |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر Up |
≤0.6 کیلو ولت |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
| حداکثر فیوز پشتیبان |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| زمان پاسخگویی tA |
≤25 نانوثانیه |
≤25 نانوثانیه |
≤25 نانوثانیه |
≤25 نانوثانیه |
≤25 نانوثانیه |
| محدوده دمای عملیاتی Tu |
-40 درجه سانتیگراد - 80 درجه سانتیگراد |
-40 درجه سانتیگراد - 80 درجه سانتیگراد |
-40 درجه سانتیگراد - 80 درجه سانتیگراد |
-40 درجه سانتیگراد - 80 درجه سانتیگراد |
-40 درجه سانتیگراد - 80 درجه سانتیگراد |
| حالت عملیاتی / نشانگر خطا |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
| مساحت مقطع (حداقل) |
4 میلی متر مربع |
4 میلی متر مربع |
4 میلی متر مربع |
4 میلی متر مربع |
4 میلی متر مربع |
| مساحت مقطع (حداکثر) |
35 میلی متر مربع |
35 میلی متر مربع |
35 میلی متر مربع |
35 میلی متر مربع |
35 میلی متر مربع |
| برای نصب بر روی |
ریل Din 35 میلی متری |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B18301 |
B18303 |
B18305 |
B18307 |
B18309 |
| کد سفارش (با سیگنالینگ از راه دور) |
B18302 |
B18304 |
B18306 |
B18308 |
B18310 |
ابعاد:
کاربردهای محافظ برق BRITEC 20kA 40kA 3P نوع 2:
دستگاه حفاظت از نوسانات نوع 2 BRITEC BR-40 3P می تواند حفاظت از ولتاژ بیش از حد قابل اعتمادی را برای سیستم های توزیع برق ولتاژ پایین ارائه دهد و دارای گواهی CB/S است. این یک انتخاب ایده آل برای محافظت موثر در برابر ولتاژ بیش از حد در سیستم های توزیع برق است که در آن حفاظت از نوسانات نوع 2 مورد نیاز است.
محافظ برق 3 فاز با قیمت ارزان.
تفاوت برقگیر و محافظ نوسان
برقگیرها و محافظ های نوسان هر دو از سیستم های الکتریکی محافظت می کنند، اما به انواع مختلف نوسانات ولتاژ می پردازند. برقگیرها برای مقابله با ولتاژ و جریان بسیار زیاد یک صاعقه مستقیم طراحی شده اند و مسیری را برای ایمن کردن جریان به زمین فراهم می کنند. از طرف دیگر، محافظ های نوسان در برابر سنبله های ولتاژ گذرا و کوچکتر که می توانند از رویدادهای سوئیچینگ یا خطاهای الکتریکی رخ دهند، محافظت می کنند.
تفاوت بین محافظ نوسان و جاذب نوسان
محافظ نوسان و جاذب نوسان هر دو دستگاه های محافظی هستند که برای کاهش اثرات نوسانات ولتاژ طراحی شده اند، اما عملکرد آنها متفاوت است. یک محافظ نوسان ولتاژ اضافی را به زمین منحرف می کند، در حالی که یک جاذب نوسان با جذب انرژی آن، شیب جبهه موج نوسان را کاهش می دهد.
بسته بندی و حمل و نقل:
بسته بندی و حمل و نقل برای دستگاه حفاظت از نوسانات نوع 2:
دستگاه حفاظت از نوسانات نوع 2 در یک جعبه مقوایی ایمن بسته بندی می شود که برای محافظت از آن در برابر آسیب در هنگام حمل و نقل طراحی شده است. این جعبه همچنین شامل مواد اطلاعاتی مانند دستورالعمل های محصول و هشدارهای ایمنی خواهد بود. جعبه با نوار چسب مهر و موم می شود.
دستگاه حفاظت از نوسانات نوع 2 با استفاده از یک سرویس حمل و نقل قابل اعتماد و ایمن حمل می شود. بسته ردیابی و بیمه می شود تا اطمینان حاصل شود که با خیال راحت به مقصد خود می رسد. ما از روش های حمل و نقل مختلفی از جمله زمینی، هوایی و تحویل اکسپرس استفاده می کنیم.
سوالات متداول:
س1: نام تجاری و شماره مدل این محصول چیست؟
ج1: نام تجاری BRITEC و شماره مدل BR-40 3P است.
س2: این محصول از کجا آمده است؟
ج2: این محصول از چین است.
س3: گواهینامه این محصول چیست؟
ج3: گواهینامه این محصول CB/S است.
س4: حداقل مقدار سفارش چقدر است؟
ج4: حداقل مقدار سفارش 100 عدد است.
س5: زمان بسته بندی و تحویل چقدر است؟
ج5: بسته بندی، بسته بندی صادراتی است. زمان تحویل 30 روز پس از دریافت سپرده است.
