کاربرد: ویژگی ها:
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. محافظ ولتاژ نوع 1
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. این محافظ های ولتاژ نصب شده بر روی ریل DIN به راحتی در هر تابلوی توزیع استاندارد یا کابینت های کنترل نصب می شوند.
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. آرکستور 25KA با شکل موج 10/350
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. رنگ پنجره سبز/قرمز که وضعیت کار را نشان می دهد، سبز=عادی، قرمز=غیرعادی
ویژگی های فنی محافظ ولتاژ نوع 1 25KA:
| |
BR-25M 3P |
| تعداد قطب ها |
3P |
| سیستم منبع تغذیه |
TN-C |
| طبقه بندی SPD مطابق با EN61643-11 با 5M |
نوع 1 + نوع 2 + نوع 3 |
| طبقه بندی SPD مطابق با IEC61643-11 با 5M |
کلاس I + کلاس II + کلاس III |
| حداکثر ولتاژ متناوب عملیاتی پیوسته Uc |
150V/275V/320V |
| سطح حفاظت ولتاژ Up≤1.3kV |
جریان ضربه ای صاعقه (10/350us) Iimp |
| 25kA |
حداکثر جریان تخلیه (8/20us) Imax |
| 25kA |
حداکثر جریان تخلیه (8/20us) Imax |
| 100kA |
شاخص وضعیت |
| پرچم مکانیکی |
زمان پاسخگویی tA |
| ≤25ns |
محدوده دمای عملیاتی Tu |
| -40℃—80℃ |
رطوبت نسبی |
| به شرط دمای اتاق 30% تا 90% |
جنس محفظه |
| ترموپلاستیک UL94-V0 |
درجه حفاظت |
| IP20 |
برای نصب بر روی |
| ریل Din 35 میلی متری |
حداکثر فیوز پشتیبان |
| 315A gG |
مساحت سطح مقطع (حداقل) |
| 4mm |
2توجه |
| 35mm |
2توجه |
| سایر ولتاژهای کاری پیوسته حداکثر Uc را می توان سفارشی کرد |
ابعاد: |

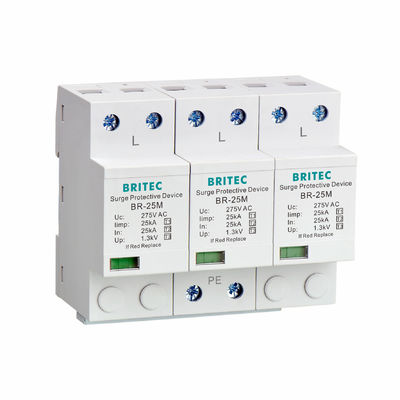

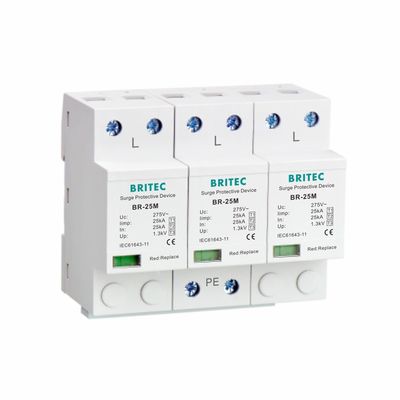

محافظ ولتاژ نوع 1 25KA
کاربرد:
•
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. •
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. •
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. •
به طور کلی در ساختمان در کابینت توزیع اصلی ولتاژ پایین یا کلید اصلی ولتاژ پایین نصب می شود. خرابی مدار باز در SPDs
خرابی مدار باز یک حالت رایج خرابی در SPDs است، به ویژه آنهایی که دارای وریستور هستند. این نوع خرابی معمولاً به دلیل فرآیند پیری طبیعی یا مکانیسم های حفاظت حرارتی رخ می دهد. هنگامی که یک SPD به پایان عمر خود می رسد، یک قطع کننده داخلی فعال می شود و SPD را غیرفعال می کند. این قطع کننده برای غیرفعال کردن SPD طراحی شده است تا از آسیب بیشتر جلوگیری شود.
در SPDs با لوله های تخلیه گاز، قطع کننده های داخلی (حفاظت حرارتی) نیز ممکن است برای محافظت در برابر گرمای بیش از حد غیرعادی ناشی از جریان های غیرمنتظره یا جریان های موج استفاده شوند. توجه به این نکته مهم است که فرار حرارتی، یک علت رایج خرابی در SPDs مبتنی بر وریستور، برای SPDs با لوله های تخلیه گاز یا شکاف های جرقه ای کپسوله شده اعمال نمی شود.
یک شکاف جرقه، نوع دیگری از SPD، ممکن است در حالت مدار باز خراب شود، زمانی که دیگر نمی تواند یک قوس را به دلیل فرسودگی الکترود یا یک مدار جرقه زنی الکترونیکی محو شده مشتعل کند. در این حالت، SPD به طور دائم باز می شود و سیستم را بدون محافظت می گذارد.
SPD و حفاظت از صاعقه
حفاظت از موج به محافظت از سیستم ها و دستگاه های الکتریکی در برابر اوج های ولتاژ بیش از حد ناشی از عملیات سوئیچینگ و برخورد صاعقه اشاره دارد.
امروزه خانه ها به طور متوسط 15000 دلار تجهیزات الکترونیکی دارند که از افزایش ولتاژ محافظت نمی شوند. BRITEC SPD به طور ویژه برای کمک به محافظت از لوازم خانگی در برابر اضافه ولتاژ ناشی از جریان صاعقه طراحی شده است. راه حل کامل برای پوشش نصب های تک فاز و سه فاز.
کارگاه:
آزمایشگاه:
گواهی:
حمل و نقل:
سوالات متداول:
Q1. مدت پرداخت چقدر است؟
A1. ما TT را می پذیریم، 30٪ سپرده و 70٪ موجودی قبل از حمل و نقل.
Q2. آیا استفاده از لوگوی ما را می پذیرید؟
A2. اگر مقدار خوبی دارید، انجام OEM مطلقاً مشکلی ندارد.
Q3. آیا سفارش سفارشی را می پذیرید؟
A3. بله، ما انجام می دهیم.
