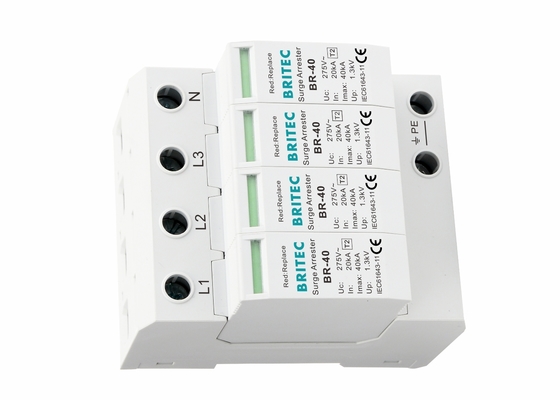

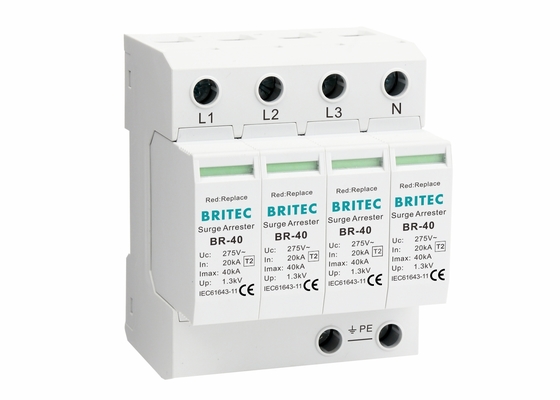

حفاظت در برابر صاعقه نوع 2 SPD 40Ka دستگاه‌های محافظ برق خط برق AC 4 قطب
حفاظت صاعقه نوع 2 SPD 40Ka کلاس II توضیحات دستگاه های حفاظت از نوسان:
• شدت تماس زنگ هشدار از راه دور
• سطح آزمون نوع 2 یا کلاس II
• نشانه شکست
• جریان دبی اسمی 20Ka با حداکثر.جریان تخلیه 40 کیلو آمپر
• ظرفیت تخلیه بالا و ولتاژ باقیمانده کم
• 4 قطب SPD
• محافظت در برابر دمای بیش از حد
• نصب ریل DIN، نصب آسان، اندازه جمع و جور، عملکرد خوب
• IP20، UL94 V0
Class II حفاظت صاعقه نوع 2 SPD 40Ka دستگاه های محافظ سرج جزئیات محصول:
| |
TY150 40 4P |
TY275 40 4P |
TY320 40 4P |
TY385 40 4P |
TY440 40 4P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
کاربرد دستگاه‌های حفاظتی در برابر صاعقه نوع 2 SPD 40Ka کلاس II:
• دستگاه های حفاظت از نوسانات (SPD) برای سیستم منبع تغذیه TN-S 50/60 هرتز مناسب هستند.
• مناسب برای کاربرد سه فاز
• محافظت از آنها در برابر ضربه مستقیم و غیر مستقیم صاعقه و سایر ولتاژهای گذرا.
نکات: دستگاه حفاظت از ولتاژ چیست؟
دستگاه حفاظت از نوسانات (SPD) یک دستگاه الکترونیکی است که از تجهیزات الکتریکی، شبکه های ارتباطی و غیره در برابر اثر نوسانات محافظت می کند.هنگامی که یک افزایش ناگهانی جریان یا افزایش ولتاژ در یک مدار الکتریکی یا یک خط ارتباطی به دلیل تداخل خارجی اتفاق می‌افتد، SPD می‌تواند شنت را در زمان بسیار کوتاهی هدایت کند و در نتیجه از آسیب نوسان به سایر تجهیزات در مدار جلوگیری کند.
دستگاه‌های محافظ برق برای به حداقل رساندن اثرات صاعقه غیرمستقیم و مستقیم یا دیگر نوسانات اضافه ولتاژ گذرا طراحی شده‌اند که برای حفاظت از نوسانات در منازل مسکونی، صنعتی و سایر کاربردهای صنعتی مناسب هستند.SPD دارای چندین حالت حفاظتی است: LL، LG، LN، NG و ترکیبات آن.
محافظ برق SPD یک وسیله ضروری برای محافظت در برابر صاعقه در تجهیزات الکترونیکی است.نقش آن محدود کردن اضافه ولتاژ گذرا که وارد خط برق و خط انتقال سیگنال می شود به محدوده ولتاژی که دستگاه یا سیستم می تواند تحمل کند یا تخلیه جریان صاعقه قوی به زمین است، بنابراین از تجهیزات یا سیستم ها در برابر ضربه محافظت می کند.
خدمات ما:
• 17 سال پیشروی جهانی در تولید برقگیر محصولات الکتریکی.
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد.
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه تست شده است.
نصب و راه اندازی:
برقگیرهای نوع 2 باید بعد از تابلوهای توزیع اصلی حاوی برقگیرهای نوع 1 در تابلوهای توزیع فرعی نصب شوند.
• برای عملکرد مناسب بین برقگیرهای نوع 1 و نوع 2 حداقل باید کابل یا سیم 10 تا 15 متری وجود داشته باشد در غیر این صورت باید یک سیم پیچ جداکننده بین دو دستگاه نصب شود.
• چندین انحراف برق نصب شده در یک رویکرد آبشاری باید برای اطمینان از حفاظت کافی از تاسیسات استفاده شود.
حمل دریایی:
کارگاه آموزشی:
سوالات متداول:
Q1: MOQ هر مورد چیست؟
A: معمولا MOQ 100 عدد است.اگر این محصول را در انبار داریم، هیچ محدودیتی برای MOQ وجود ندارد.
Q2: آیا تضمینی برای محصولات دارید؟
پاسخ: بله، حتما.تمامی محصولات دارای دو سال گارانتی می باشند.هر گونه مشکلی با ما تماس بگیرید.
Q3: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A: ما یک کارخانه با خطوط تجاری هستیم.ما بیش از 17 سال در زمینه SPD داریم.ما تجربه کاملی در زمینه تولید حفاظت از نوسانات داریم.
Q4: چگونه کیفیت را کنترل کنیم؟
A: هر محصول جدید باید قبل از حمل و نقل آزمایش شود.خط تولید ما پر از مهارت های حرفه ای و ستاره های دقیق است.
Q5: تحویل چقدر طول می کشد؟
A: اگر موجودی داشته باشید، ظرف یک هفته می توانیم تمام تحویل را به پایان برسانیم.اگر موجودی ندارید، معمولاً حدود 3 هفته است.این بستگی به مقدار سفارش دارد.
