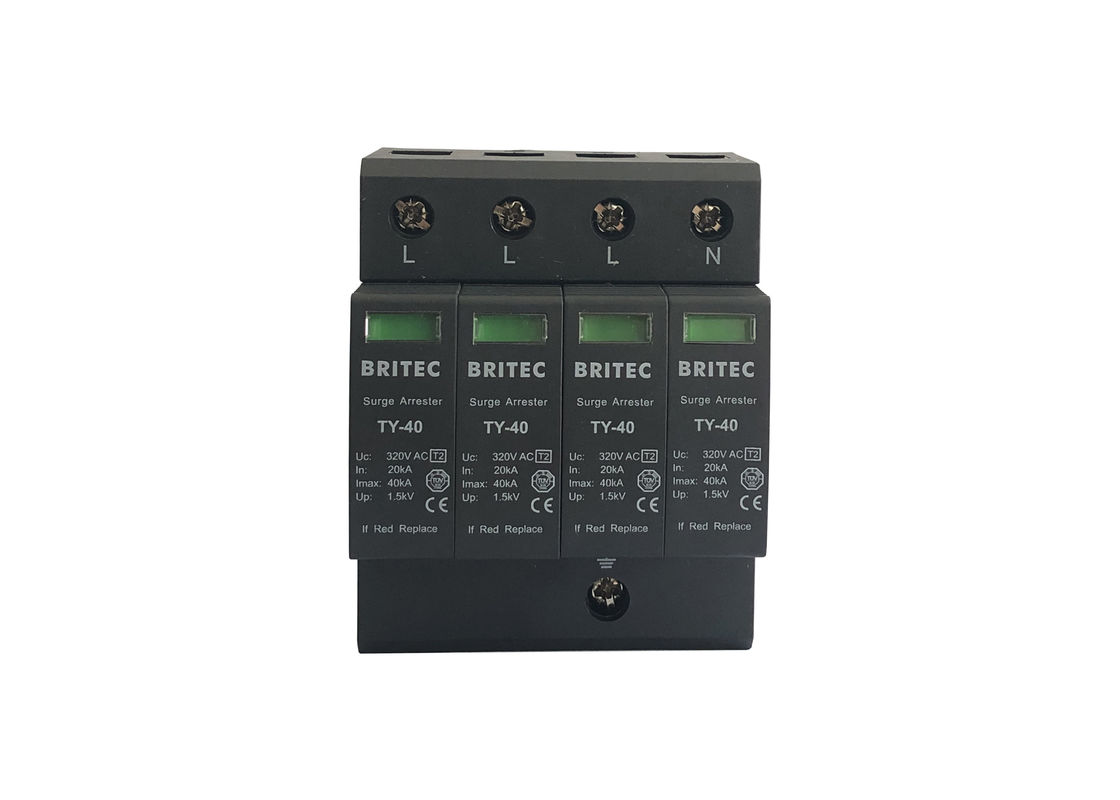

دستگاه حفاظت از نوسان 4 قطبی 20KA-40KA SPD رعدگیر توضیحات محصول:
1. محافظت از تجهیزات ولتاژ پایین در برابر آسیب های ناشی از نوسانات.
2. عمدتاً برای مسکونی، صنعت سوم و شرکت های صنعتی و معدنی قابل اجرا است.
3. در SPD مدولار کلاس II (کلاس C) برای سیستم منبع تغذیه TNS اعمال می شود.
4. با نشانگر وضعیت برق، وضعیت کاری محافظ نوسان را نشان می دهد.
5. مطابق با IEC 61643-1/GB 18802.1 طراحی شده است.
6. دستگاه حفاظت از نوسان الکتریکی

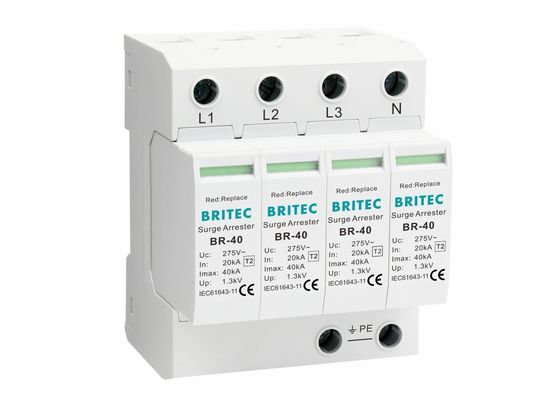

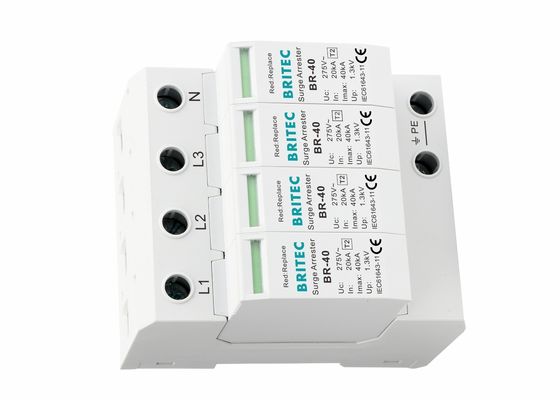

دستگاه حفاظت از نوسان 4 قطبی 20KA-40KA SPD رعدگیر جزئیات محصول:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| طبقه بندی SPD مطابق با EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD مطابق با IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثر ولتاژ متناوب عملیاتی پیوسته Uc |
150V |
275V |
320V |
385V |
440V |
| جریان تخلیه اسمی (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| حداکثر جریان تخلیه (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| سطح حفاظت ولتاژ Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| سطح حفاظت ولتاژ 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| حداکثر فیوز پشتیبان |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| زمان پاسخگویی tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| محدوده دمای عملیاتی Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| وضعیت عملیاتی / نشانگر خطا |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
| مساحت مقطع (حداقل) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| مساحت مقطع (حداکثر) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| برای نصب بر روی |
ریل Din 35 میلی متری |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
دستگاه حفاظت از نوسان 4 قطبی 20KA-40KA SPD رعدگیر ویژگی اصلی:
1. حفاظت سه فاز برای سیستم TN-S
2. با نصب ریل DIN استاندارد 35 میلی متری
3. ماژول قابل اتصال، آسان برای نصب و نگهداری
4. اتصال هادی رشته ای مسی 4~35mm² است.
5. ظرفیت تخلیه بالا، پاسخ سریع
6. IP20، UL94 V0
7. پنجره سبز در صورت بروز خطا تغییر می کند و در عین حال کنترل هشدار از راه دور را نیز ارائه می دهد
موارد استفاده:
1. مسیر اتصال به زمین باید تا حد امکان کوتاه باشد و طول آن نباید از 1.5 متر تجاوز کند.
2. تجهیزات محافظت شده باید اتصال به زمین خوبی داشته باشند و امپدانس اتصال به زمین مطابق با استانداردهای ملی مربوطه باشد.
3. پس از نصب صحیح، می تواند برای مدت طولانی به طور پیوسته کار کند. اگر مشخص شد که عملکرد انتقال سیستم کاهش یافته است یا سیگنال به دلیل محافظت از نوسان قطع شده است، باید به موقع نگهداری یا تعویض شود.
پارامتر مشابه با کاتالوگ spd schneider و abb spd 3 فاز pdf، اما قیمت ارزان تر.
خدمات ما:
• 21 سال تولید کننده پیشرو جهانی محصولات الکتریکی رعدگیر
• همه محصولات قبل از حمل و نقل به خوبی بسته بندی می شوند
• بسته بندی استاندارد، و همچنین می توانید الزامات خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه آزمایش شده است
گواهی:
مشخصات شرکت:
Wenzhou Britec Electric Co., Ltd یک تولید کننده و شرکت بازرگانی واقع در شهر Yueqing، استان ژجیانگ است، ما بیش از 21 سال تجربه در تولید SPD داریم. کارخانه ما مجهز به ماشین آلات پیشرفته است، همچنین ما تجربه زیادی در توسعه محصول جدید ایجاد کردیم، بنابراین می توانیم محصولات را طبق نیاز شما سفارشی کنیم. ما می دانیم که همکاری، پشتیبانی و خدمات از همه مهمتر است و از این رو فروشندگان با تجربه و مشتری مدار را به کار گرفتیم، این امر درک خوبی از نیازهای شما، تحویل به موقع و در نهایت یک پایگاه مشتری راضی را تضمین می کند. ما نه تنها در حال پیشرفت هستیم، بلکه روز به روز در حال رشد هستیم، ما همیشه محصولات با کیفیت بالا را با هزینه مقرون به صرفه به مشتریان خود ارائه می دهیم. ما صمیمانه امیدواریم که شما را به عنوان مشتری و دوست گرامی خود داشته باشیم.
تجهیزات آزمایشگاهی:
حمل و نقل:
سوالات متداول:
1. چگونه می توانم یک نقل قول دریافت کنم؟
--لطفاً درخواست جزئیات خود را به ما ارائه دهید، یک استعلام یا ایمیل برای ما بگذارید و ما فوراً پاسخ خواهیم داد!
2. چگونه می توانم هزینه سفارش را پرداخت کنم؟
--T/T، Paypal و غیره.
3. چگونه می توانم به شما و شرکت شما اعتماد کنم؟
--ما بر روی رابطه بلندمدت با مشتریان تمرکز می کنیم، ما از زمان تأسیس شرکت 21 سال پیش با هزاران مشتری کار کرده ایم، مشتریان همیشه نظرات بسیار تحسین برانگیزی را ارائه می دهند
4. روند سفارش چگونه است؟
--ارسال درخواست به ما→دریافت نقل قول→پرداخت انجام شد→تولید انبوه.
5. چه زمانی می توانم انتظار داشته باشم که محصول سفارشی شده به پایان برسد؟
--نمونه: 10 روز کاری (استاندارد).
--سفارش عمده: 25 روز کاری (استاندارد).
6. تحویل و حمل و نقل
--حمل و نقل هوایی، پیک (DHL، UPS، FEDEX، TNT، EMS و غیره)، حمل و نقل دریایی (FCL/LCL).
