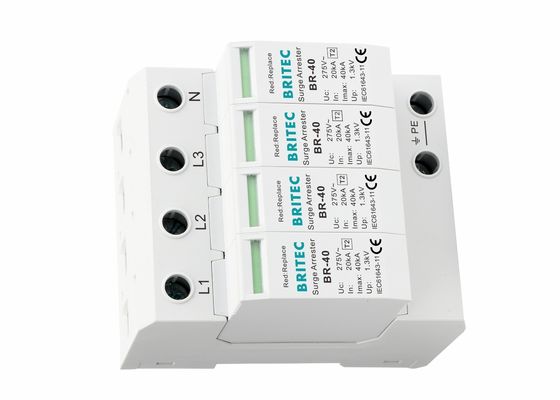

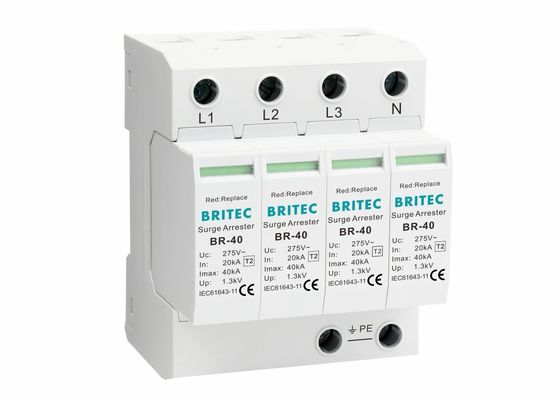

ویژگی حفاظت از ولتاژ گذرا برای دستگاه‌های حفاظت از نوسانات تک فاز نوع 2 40KA:
• برقگیرهای BR-40 الزامات کلاس نوع 2 را مطابق با IEC 61643-11 برآورده می‌کنند.
• نصب ریل هدایت الکتریکی 35 میلی‌متری
• این دستگاه‌ها سیستم‌های مصرف‌کننده ولتاژ پایین را از اضافه ولتاژ از همه نوع محافظت می‌کنند و در نسخه‌های تک قطبی تا چهار قطبی موجود هستند.
• شکل موج 8/20us، ولتاژ باقیمانده کم
• استفاده از وریستورهای با کارایی بالا، زمان پاسخ سریع و سطح حفاظت پایینی را بدون هیچ جریان پیگیری خطی امکان‌پذیر می‌کند.
• پورت سیگنال‌دهی از راه دور، هشدار از راه دور
• اگر شرایط نامشخص باشد و خطر آتش‌سوزی ناشی از اضافه بار وجود داشته باشد، واحد قطع داخلی در صورت لزوم برقگیر را از برق اصلی جدا می‌کند.
جزئیات محصول حفاظت از ولتاژ گذرا برای دستگاه‌های حفاظت از نوسانات تک فاز نوع 2 40KA:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| طبقه‌بندی SPD مطابق با EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه‌بندی SPD مطابق با IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثر ولتاژ متناوب عملیاتی پیوسته Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20us) In |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثر جریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| سطح حفاظت ولتاژ 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| حداکثر فیوز پشتیبان |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| زمان پاسخ tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| محدوده دمای عملیاتی Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| حالت عملیاتی / نشانگر خطا |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
| مساحت سطح مقطع (حداقل) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| مساحت سطح مقطع (حداکثر) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| برای نصب روی |
ریل Din 35 میلی‌متری |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
ابعاد:
توضیحات حفاظت از ولتاژ گذرا برای دستگاه‌های حفاظت از نوسانات تک فاز نوع 2 40KA:
+ برقگیر قابل اتصال
+ فیوز محافظ اضافه جریان داخلی و قطع کننده القایی حرارتی
+ ظرفیت بازداشت بالا
+ SPD با انرژی بالا، بدون جریان پیگیری
+ نمایش وضعیت بصری
+ آزادسازی خودکار تخریب
+ موجود با سیگنال‌دهی از راه دور اختیاری
+ محافظ نوسان سری ماژول BR-40 (SPD) مطابق با استاندارد IEC طراحی شده است
+ ضد لرزش
+ حداکثر جریان‌های تخلیه (IMAX 8/20) هر خط می‌تواند 40 کیلو آمپر باشد.
+ نصب ریل کلاه استاندارد ساده
+ برای حفاظت از صاعقه سیستم توزیع برق 220/380 ولت در همه کلاس‌ها مناسب است.
+ اتصالات برچسب‌گذاری شده
+ شرکت Britec می‌تواند محصولات مختلفی را با کلاس‌های ولتاژ کاری و ظرفیت تخلیه جریان صاعقه متفاوت تولید کند.
+ رمزگذاری ولتاژ
دامنه کاربردی حفاظت از ولتاژ گذرا برای دستگاه‌های حفاظت از نوسانات تک فاز نوع 2 40KA:
1. تابلو یا جعبه توزیع برق اصلی ولتاژ پایین ساختمان‌ها
2. برقگیرهای نوع 2 حفاظت در برابر اضافه ولتاژ ناشی از سوئیچینگ و اثرات ثانویه صاعقه را فراهم می‌کنند.
3. جعبه توزیع کف ساختمان‌ها
4. این دستگاه‌ها جریانی با شکل موج 8/20μs تخلیه می‌کنند و سطح حفاظت ولتاژ پایینی از ≤1.5kV (Up) برای تجهیزات الکترونیکی حساس که از الزامات تجهیزات دسته II فراتر می‌روند، ارائه می‌دهند.
5. تابلو/جعبه توزیع برق در فضای باز.
نصب:
-
• برقگیرهای نوع 2 باید در تابلوهای فرعی توزیع پس از تابلوهای توزیع اصلی حاوی برقگیرهای نوع 1 نصب شوند.
• برای عملکرد صحیح بین برقگیرهای نوع 1 و نوع 2، حداقل 10 تا 15 متر کابل یا سیم باید وجود داشته باشد، در غیر این صورت یک کویل جداسازی باید بین دو دستگاه نصب شود.
• در مناطقی که طوفان‌ها مکرر هستند، اکیداً توصیه می‌شود سیستم‌های حفاظتی اضافی نصب شود.
• جایگزینی SPD شامل خاموش کردن برق، برداشتن ماژول قدیمی و نصب یک ماژول جدید است.
SPD در درجه اول در برابر نوسانات یا جهش‌های ولتاژ محافظت می‌کند، در حالی که UPS برق پشتیبان را در هنگام قطعی برق فراهم می‌کند و همچنین سطح معینی از حفاظت در برابر نوسانات را ارائه می‌دهد.
