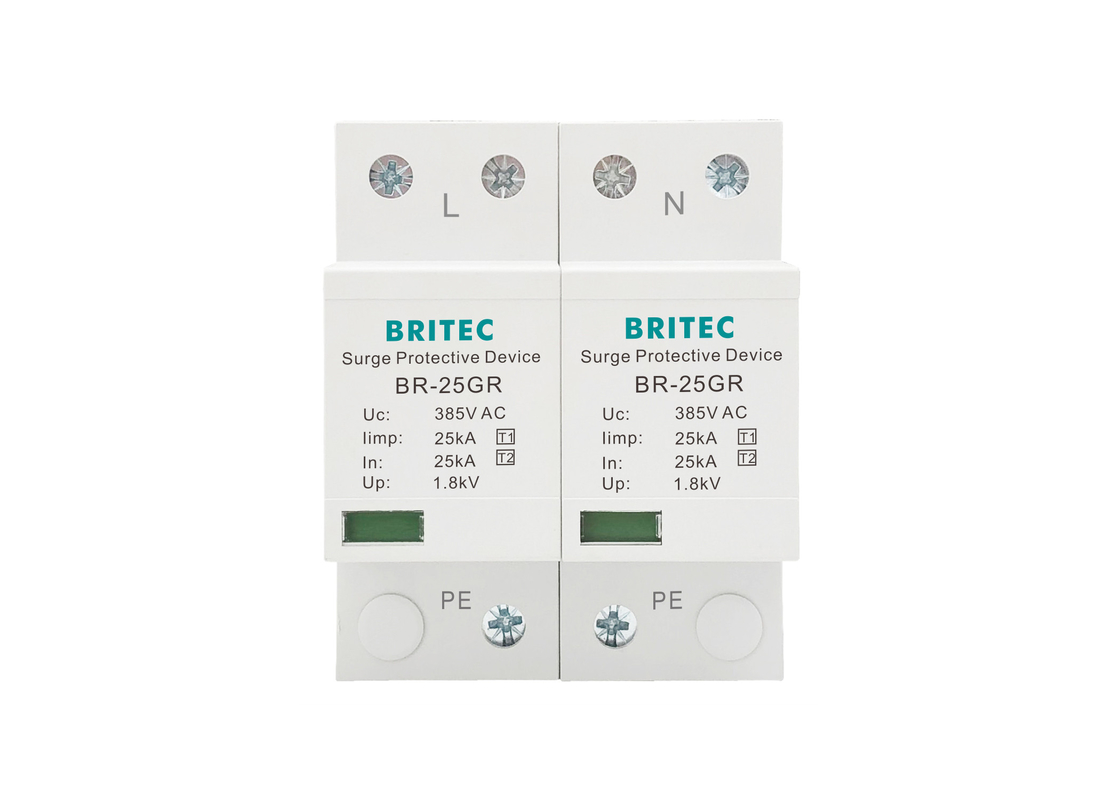

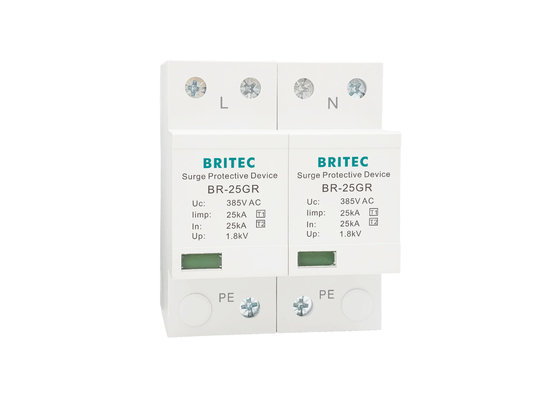

• محافظ برق ماژولار با انرژی بالا از نوع سوئیچینگ ولتاژ Britec BR-25GR مطابق با استاندارد IEC طراحی شده است.
• با پنجره نشانگر
• جریان ضربه ای هر ماژول سیگنال می تواند تا 25kA (10/350μS) باشد.
• طراحی منحصر به فرد، فناوری ثبت اختراع
• قطعات اصلی شکاف جرقه چند لایه با ظرفیت تخلیه بالا هستند.
• می توان آن را در سیستم برق AC 230V/400V نصب کرد.
| مشخصات فنی |
BR-25GR 275 2P |
| نام کالا |
محافظ ولتاژ |
| طبقه بندی SPD مطابق با EN61643-11 |
نوع 1 + نوع 2 |
| طبقه بندی SPD مطابق با IEC61643-11 |
کلاس I + کلاس II |
| حداکثر ولتاژ عملیاتی متناوب پیوسته Uc |
275V |
| جریان ضربه ای صاعقه (10/350µs) limp |
25kA |
| جریان تخلیه اسمی (8/20µs) In |
25kA |
| حداکثر جریان تخلیه (8/20µs) Imax |
100kA |
| سطح حفاظت ولتاژ Up |
≤1.8kV |
| قابلیت خاموش کردن جریان پیگیری ac lfi |
3kA rms |
| حداکثر فیوز پشتیبان |
315A gG |
| زمان پاسخگویی tA |
≤100ns |
| برای نصب بر روی |
ریل Din 35 میلی متری |
| درجه حفاظت |
IP20 |
| محدوده دمای عملیاتی Tu |
-40℃—80℃ |
| مساحت مقطع (حداقل) |
4mm² |
| مساحت مقطع (حداکثر) |
35mm² |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
ابعاد:

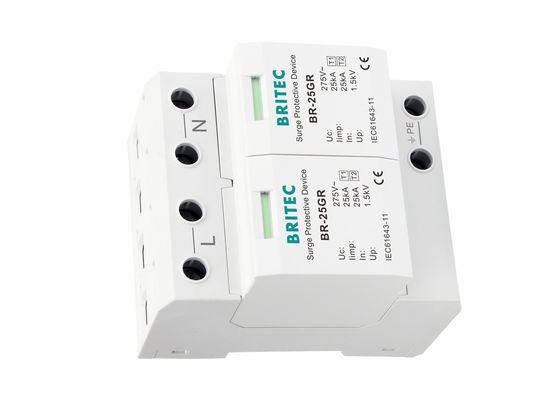

ویژگی های محافظ برق صاعقه 10/350 25kA SPD تک فاز:
- محافظ های ولتاژ کلاس I / B، نوع 1.
- این مدل به صورت ماژولار با خاصیت هوابندی عالی طراحی شده است.
- 2P، 1 فاز
- دارای ریل هدایت الکتریکی 35 میلی متری است که نصب آن را آسان می کند.
- Iimp 25kA.
- همچنین دارای مزیت ولتاژ باقیمانده کم، پاسخ سریع، ظرفیت تخلیه بالا، عمر طولانی، تنوع کامل، نگهداری آسان و غیره است.
- ولتاژ باقیمانده کم و پاسخ سریع.
- کنترل قابل اعتماد به لطف قطع کننده دینامیکی حرارتی.
- نشانگر خطا از طریق علامت قرمز در پنجره بازرسی.
کاربرد محافظ برق صاعقه 10/350 25kA SPD تک فاز:
• محافظ برق AC برای سیستم برق ولتاژ پایین.
• دستگاه های محافظتی BR-25GR معمولاً در جعبه توزیع اصلی ولتاژ پایین نصب می شوند که به انتهای ورودی ساختمان ها متصل می شوند.
• در مفهوم مناطق حفاظت از صاعقه در مرز LPZ0B-LPZ1 استفاده می شود.
• این محصول به ویژه برای استفاده در حفاظت از صاعقه درجه A در منطقه پرخطر برخورد صاعقه مناسب است.
نصب:
• نوع 1 یا نوع 1+2 SPD (Iimp ≥ 12.5 kA) اجباری در منبع نصب (تابلوی توزیع اصلی در ساختمان های فرعی).
• نصب در ارتفاع بیش از 10 متر (ساختمان های آپارتمانی، ساختمان های اداری، هتل ها و غیره): SPD نوع 2 برای محافظت از مناطق خصوصی و توزیع کننده های طبقه (مناطق مشترک) علاوه بر SPD نوع 1 یا نوع 1+2 توصیه می شود.
• نصب با مناطق خصوصی متعدد (ساختمان های آپارتمانی، ساختمان های اداری و غیره): SPD نوع 2 که در آن In ≥ 5 kA اجباری در منبع هر منطقه خصوصی است اگر SPD نوع 1 یا نوع 1+2 را نمی توان در منبع نصب نصب کرد.
SPD ها نوع 1:
SPD نوع 1 در مورد خاص ساختمان های بخش خدمات و صنعتی که توسط سیستم حفاظت از صاعقه یا قفس مشبک محافظت می شوند، توصیه می شود. این دستگاه از تاسیسات الکتریکی در برابر ضربات مستقیم صاعقه محافظت می کند. می تواند جریان برگشتی از صاعقه را که از هادی زمین به هادی های شبکه گسترش می یابد، تخلیه کند. SPD نوع 1 با یک موج جریان 10/350 µs مشخص می شود.
وسایل به دستگاه های محافظ برق خارجی نیاز دارند، زیرا محافظت های داخلی آنها معمولاً قادر به مقاومت در برابر رویدادهای شدید افزایش ولتاژ نیستند.
دستگاه حفاظت از صاعقه نوع 1 + 2 مبتنی بر شکاف جرقه، ظرفیت تخلیه 25 کیلو آمپر در هر مسیر با ولتاژهای باقیمانده کم را فراهم می کند.
حفاظت از صاعقه ساختمان از سیستم ها و دستگاه های الکتریکی / الکترونیکی در برابر آسیب ناشی از ولتاژهای بیش از حد بالا محافظت می کند.
