12.5kA Solar PV محافظ ولتاژ 20KA-50ka DC surge protector spd
محافظ ولتاژ DC 1500V ویژگی:
ویژگی ها:
وارistorهای انرژی بالا
Ucpv 1500V.
عملکرد نمایش خطا و هشدار از راه دور
وارistorهای انرژی بالا.
ظرفیت جریان 12.5kA با شکل موج 10/350μs
مانند تمام سازه های فضای باز، تاسیسات PV در معرض خطر صاعقه قرار دارند که از منطقه ای به منطقه دیگر متفاوت است. سیستم ها و دستگاه های پیشگیرانه و بازدارنده باید در جای خود قرار گیرند.
دستگاه حفاظت از ولتاژ، محافظت در برابر ولتاژهای ناشی از صاعقه در سیستم خورشیدی (سیستم منبع تغذیه فتوولتائیک).
این واحدها باید به صورت موازی در شبکه های DC نصب شوند تا محافظت مشترک و حالت های مختلف را ارائه دهند.

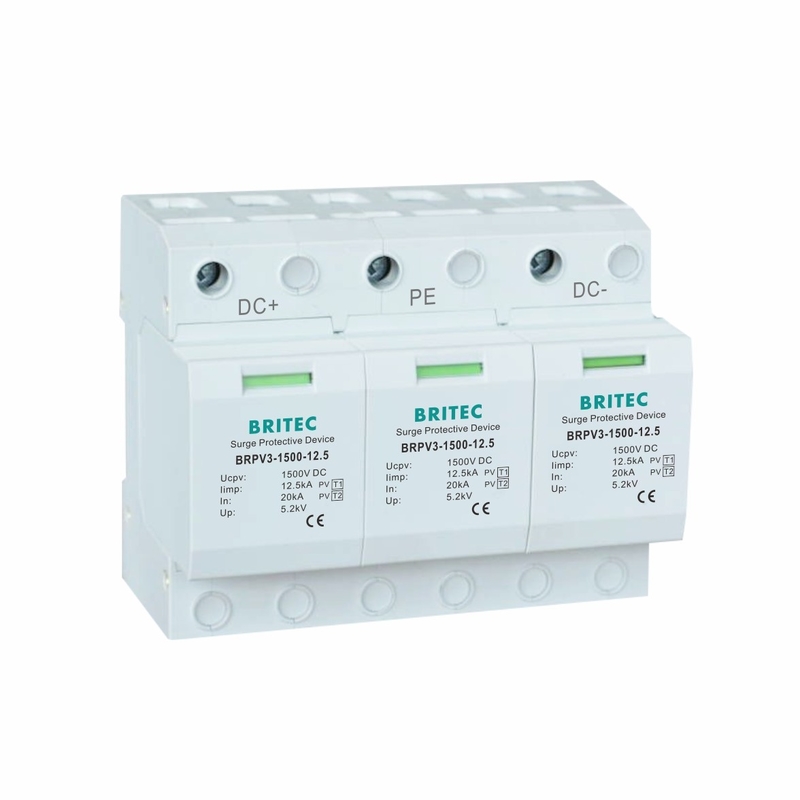

محافظ ولتاژ DC 1000V جزئیات محصول:
| مشخصات |
BRPV3-1500-12.5 |
| طبقه بندی SPD مطابق با EN61643-31 |
نوع 1 + نوع 2 |
| طبقه بندی SPD مطابق با IEC61643-31 |
کلاس I + کلاس II |
| حداکثر ولتاژ DC پیوسته Ucpv |
1500V |
| جریان ضربه صاعقه (10/350us) Iimp |
12.5kA |
| جریان تخلیه اسمی (8/20μs) In |
20kA |
| حداکثر جریان تخلیه (8/20μs) Imax |
50kA |
| مقدار بار الکتریکی Q |
6.25As |
| انرژی ویژه W/R |
39kJ/Ω |
| سطح حفاظت ولتاژ [(DC+/DC-)→PE] Up |
≤5.2kV |
| رتبه جریان اتصال کوتاه Iscpv |
1000A |
| حداکثر فیوز پشتیبان |
فیوز 125A DC |
| زمان پاسخ tA |
≤25ns |
| محدوده دمای کار Tu |
-40℃-80℃ |
| مساحت سطح مقطع (حداقل) |
4mm2 |
| مساحت سطح مقطع (حداکثر) |
35mm2 |
| برای نصب روی |
ریل Din 35 میلی متری |
| جنس محفظه |
ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
| کد سفارش |
B9192 |
| کد سفارش (با سیگنالینگ از راه دور) |
B9193 |
نوع دیگر برای انتخاب:
1، حداکثر جریان تخلیه: 40kA، 50kA،
2، تعداد قطب ها: 2P، 3P،
3، حداکثر ولتاژ DC پیوسته: 600V، 1000V، 1500V،
4، جریان ضربه صاعقه (10/350us): 12.5kA
کاربرد:
• عمدتاً در جعبه اتصال DC تولید برق فتوولتائیک خورشیدی استفاده می شود، ماژول فتوولتائیک سلول خورشیدی تولید شده یا نور توسط صاعقه محافظت می شود، تا از پنل ماژول فتوولتائیک خورشیدی محافظت شود.
• برای محافظت از ولتاژ اجزای الکتریکی در هر مدار DC دیگری استفاده می شود.
• محافظ های ولتاژ برای سیستم های تولید برق خورشیدی
• برای محافظت از ولتاژ تجهیزات خط منبع تغذیه DC سیستم تولید برق خورشیدی مناسب است.
مزیت:
• توانایی قوی تخلیه جریان صاعقه
• ساختار جداسازی مدولار، عملکرد و نگهداری آسان.
• تماس از راه دور برای تحقق نظارت از راه دور اختیاری است
• دستگاه سفر حرارتی دوگانه، فناوری قطع کننده مدار کنترل دما.
• رنگ پنجره هشدار بصری وضعیت کارکرد حفاظت را نشان می دهد.
نصب و نگهداری:
• به موازات در رابط منطقه LPZ1 و مناطق بعدی نصب شده است: کنترل کننده برق، مبدل برق و غیره.
• هنگامی که دستگیره ولتاژ تحت شرایط مورد نیاز نصب می شود، نیازی به نگهداری طولانی مدت ندارد، بلکه فقط به نگهداری معمول نیاز دارد. اگر رنگ پنجره هشدار قابل مشاهده در حین استفاده به قرمز (خطا) تغییر کند، نشان می دهد که محافظ ولتاژ آسیب دیده است و نیاز به تعمیر یا تعویض دارد.
محفظه محافظ از مواد کلاس غیر قابل اشتعال مطابق با استاندارد UL94V-0 و ریل DIN 35 میلی متری ساخته شده است. قابل نصب.
محافظ برای محافظت از تجهیزات با ارزش شما در برابر نوسانات، گذراها،
ضربه های صاعقه ای که از طریق برخورد مستقیم یا غیرمستقیم به سیستم برق متصل می شوند،
روشن/خاموش یا اتصال کوتاه در خطوط انتقال، القا شده یا متصل شده به
یک سیستم ولتاژ DC، که ایمنی پرسنل، ارتباطات شما را فراهم می کند
تجهیزات، رایانه ها و هر تجهیزات الکترونیکی دیگر، به عنوان مثال سیستم انرژی خورشیدی و غیره
خدمات ما:
• 22 سال تولید کننده حرفه ای پیشرو در جهان از محصولات الکتریکی محافظ ولتاژ.
• همه محصولات قبل از حمل و نقل به خوبی بسته بندی می شوند.
• بسته بندی استاندارد، و همچنین می توانید الزامات خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه آزمایش شده است.
چرا به محافظ ولتاژ نیاز دارید؟
رویدادهای بزرگ تک ولتاژ، مانند صاعقه، می توانند به صدها هزار ولت برسند و می توانند باعث خرابی فوری یا متناوب تجهیزات شوند. اگرچه این نوسانات ممکن است از نظر بزرگی کوچکتر باشند، اما بیشتر اتفاق می افتند و با قرار گرفتن مداوم می توانند تجهیزات الکترونیکی حساس را در داخل تاسیسات تخریب کنند. سپس استفاده از محافظ های ولتاژ سازگار بسیار توصیه می شود.
دستورالعمل نصب:
• SPD را روی ریل DIN 35 میلی متری نصب کنید.
• SPD به موازات بین هادی های برق دار و زمین قرار می گیرد.
• SPD انتخاب شده باید به طور خاص برای کاربرد در ولتاژهای DC PV طراحی، رتبه بندی و تایید شود.
مشخصات شرکت:
Wenzhou Britec Electric Co., Ltd. یک تولید کننده و صادر کننده متخصص در SPDs است. مانند محافظ ولتاژ AC، حفاظت از ولتاژ DC، محافظ ولتاژ روشنایی LED، دستگاه حفاظت از ولتاژ داده و غیره. شرکت ما در Yueqing، ژجیانگ، چین واقع شده است. حمل و نقل راحت، کیفیت و قیمت عالی و خدمات خوب مشتریان را از هر نقطه از جهان جذب می کند. فرهنگ شرکت ما "صادق و قابل اعتماد، وقت شناسی، با کیفیت بالا" است. از هر مشتری استقبال می کنیم!
گواهی ما:
ما گواهی CB، CE، TUV، RoHS را دریافت کردیم:
پرداخت:
مدت پرداخت
| T/T |
EXW |
30٪ T/T پیش پرداخت، مانده قبل از حمل و نقل پرداخت می شود. |
FOB |
| CIF |
| 30٪ T/T پیش پرداخت، مانده در برابر کپی B/L پرداخت می شود. |
L/C |
| مبلغ L/C بالای 50000 دلار، ما می توانیم L/C را در دید بپذیریم. |
Paypal |
| مبلغ کمتر از 5000 دلار. |
زمان تحویل |
| 15-30 روز پس از دریافت سپرده. |
کارخانه: |
سوالات متداول:
Q1: گارانتی محصولات شما چقدر است؟
A: مدت گارانتی محصولات ما 5 سال است.
Q2: در مورد بازرسی چطور؟
A: ما کل سیستم بازرسی را از مواد خام تا محصولات نهایی داریم.
Q3: خدماتی که توسط شرکت ارائه می شود چیست؟
A: ما تیم مهندس حرفه ای داریم که می تواند قالب را برای رسیدن به نیازهای مختلف مشتری طراحی و توسعه دهد. ما همچنین تیم فروش داریم تا خدمات خوبی را از قبل از فروش تا پس از فروش ارائه دهیم.
