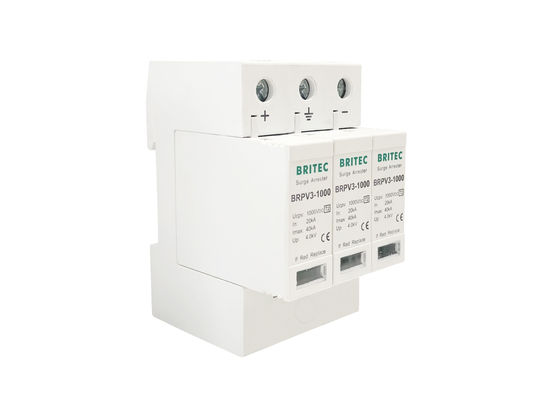

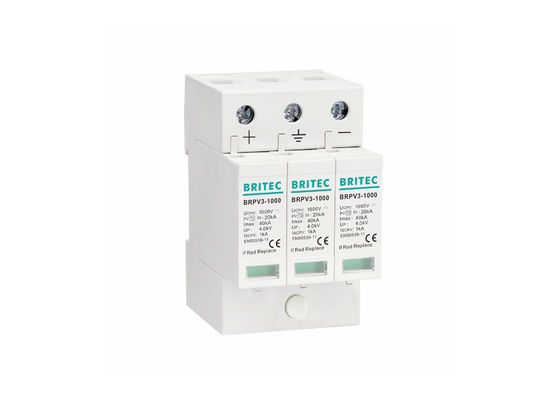

صاعقه گیر DC 1000 ولت برق 1000 ولت DC صاعقه گیر SPD نوع 2 حفاظت برق خورشیدی PV
رعد و برق برق 1000 ولت کلاس II DC برق گیر SPD توضیحات:
• سری BRPV PV Surge Protective Device 40KA DC 1000V SPD مناسب برای سیستم تولید برق بادی انرژی جدید، ولتاژ کاری آن 600V، 1000V و 1500V را پوشش می دهد.
• برقگیرهای خورشیدی BRPV3-1000 نوع 2 PV/SPD برای محافظت از تجهیزات DC در برابر ولتاژهای موج رعد و برق در شبکه منبع تغذیه فتوولتائیک، مانند اینورترها، جعبه های ترکیبی و کنترل کننده های شارژ طراحی شده است.
• جریان حفاظتی زیاد است، فشار باقیمانده بسیار کم است و زمان پاسخ سریع است.
• از وریستورهای اکسید فلزی با انرژی بالا/MOV استفاده می کند
• محافظ برق فتوولتائیک DC یک محصول حفاظت از صاعقه است که برای سیستم فتوولتائیک خورشیدی بر اساس استانداردهای مربوطه طراحی شده است.
• با نشانگر وضعیت برق، وضعیت کار محافظ برق را نشان می دهد.
• برای محافظت در برابر جریان روشنایی غیرمستقیم، جریان روشنایی مستقیم یا سایر ولتاژهای اضافی آنی، در سیستم برق اصلی در مدار DC نصب می شود.
• دارای قابلیت تخلیه رعد و برق بالایی است و حداکثر جریان تخلیه هر ماژول به 40KA می رسد.
رعد و برق برق 1000 ولت کلاس II DC برق گیر SPD مشخصات محصول:
| |
BRPV3 1000 |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
| طبقه بندی SPD بر اساس EN50539-11 |
کلاس II |
| حداکثرولتاژ dc کار مداوم Ucpv |
1000 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20 us) Imax |
40 کیلو آمپر |
| سطح حفاظت ولتاژ [(DC+/DC-)→PE] بالا |
≤4.0 کیلو ولت |
| زمان پاسخ tA |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 ℃ |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
| کد سفارش |
B8010 |
| کد سفارش (با سیگنال از راه دور) |
B8012 |
ویژگی تکنولوژی:
ویژگی های برق گیر صاعقه گیر DC 1000 ولت کلاس II SPD:
• طراحی ماژول، نصب راحت، با عملیات نگهداری الکتریکی آسان.
• محافظ برق نوع 2 برای سیستم فتوولتائیک
• محافظ صاعقه از مدار حفاظت چندسطحی استفاده می کند، اجزای برند را انتخاب می کند و از فناوری تولید پیشرفته استفاده می کند.
• Imax - 40kA/قطب (شکل موج 8/20)
• Ucpv - 1000 ولت DC
• تا -4.0 کیلو ولت
• تعبیه شده در جریان و بیش از حد گرما، فناوری مدار باز کنترل دما
• مولفه های ضد ولتاژ انرژی بالا MOV
• از صفحات مقاومتی دارای حق مالکیت اطلاعات مستقل و با حساسیت عملکرد بالا استفاده کنید
• نشانگر وضعیت خرابی، سبز/قرمز
• جریان خزشی کوچک، زمان پاسخ سریع، ولتاژ کم باقیمانده.
• نصب ریل DIN، ماژول قابل اتصال، جایگزینی مناسب
• با اتصال از راه دور، می توانید کنترل از راه دور را درک کنید.
رعد و برق برق 1000V کلاس II DC برق گیر SPD استفاده از توجه:
1. سیم اتصال زمین محافظ صاعقه را به سیم زمین سیستم حفاظت در برابر صاعقه وصل کنید.
2. محافظ سرج با ریل راهنمای استاندارد 35 میلی متری نصب می شود
3. مسیر جریان تخلیه را تعیین کنید
4. صاعقه گیر باید به طور مطمئن به سیم زمین سیستم حفاظت صاعقه متصل باشد و خط اتصال کوتاه، ضخیم و مستقیم باشد.
اصل کار محصول:
در سیستم فتوولتائیک خورشیدی، ولتاژ کوپلینگ القایی یا خازنی ناشی از شوک صاعقه و عملکرد سوئیچینگ سیستم منبع تغذیه بالادست است.بنابراین، نوسان ممکن است به ماژول های فتوولتائیک و اینورترها آسیب برساند که عواقب جدی برای عملکرد سیستم فتوولتائیک به همراه خواهد داشت.صاعقه گیر فتوولتائیک به طور ویژه برای این منظور ساخته شده است.ماژول حفاظت در برابر صاعقه منبع تغذیه DC، پس از ولتاژ بالا و به خطر انداختن عایق تجهیزات حفاظت شده، صاعقه گیر بلافاصله عمل می کند و جریان ضربه ولتاژ بالا به زمین هدایت می شود و در نتیجه دامنه ولتاژ را محدود می کند و محافظت از عایق تجهیزاتهنگامی که اضافه ولتاژ از بین می رود، برقگیر به سرعت به حالت اولیه خود باز می گردد تا از تجهیزات برق محافظت شود.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر.
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد.
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه تست شده است.
بسته بندی و حمل و نقل:
اطلاعات شرکت:
Wenzhou Britec Electric Co., LTD.یک شرکت حرفه ای چینی تولید کننده SPD.شرکت ما در سال 2003 تاسیس شد، تولید برقگیر ولتاژ پایین شرکت های حرفه ای چین است.به دوستان از هر نقطه در جهان خوش آمدید، تا زمانی که در مورد دستگاه حفاظت از ولتاژ نیاز دارید، لطفا با ما تماس بگیرید!
گواهینامه:
سوالات متداول:
A: آیا شما یک عامل یا یک کارخانه هستید؟
س: ما یک کارخانه هستیم.
A: بندر صادرات برای کارخانه شما چیست؟
س: نینگبو / شانگهای، چین.
A: بازار اصلی شما چیست؟
س: اروپای غربی، اروپای شرقی، اروپای شمالی، اروپای جنوبی، اروپای مرکزی، آسیای شرقی، آمریکای جنوبی، خاورمیانه و غیره.
A: MOQ چیست؟
س: به طور معمول 200 عدد.
پاسخ: چرا ما را انتخاب کنید؟
س: ما تجربه غنی در تولید و سیستم کنترل کیفیت حرفه ای داریم.
پاسخ: آیا می توانید به من اجازه دهید چگونه کیفیت را کنترل کنم؟
س: ما تیم QC و سیستم کنترل کیفیت خود را داریم، قبل از بسته بندی، کالاها را به دقت بررسی می کنیم.ما تمام تلاش خود را خواهیم کرد تا رضایت شما را جلب کنیم.
پاسخ: شرایط پرداخت چیست؟
س: 30٪ سپرده، موجودی قبل از حمل و نقل.
پاسخ: زمان تولید انبوه چقدر است؟
س: معمولا 20 روز پس از دریافت سپرده مشتری.
پاسخ: چه گواهی هایی دارید؟
س: TUV، CE، CB و غیره
