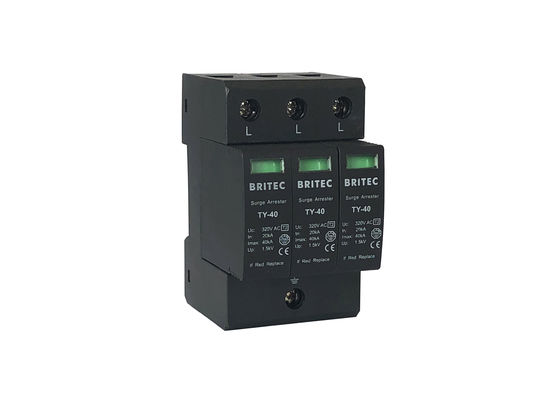

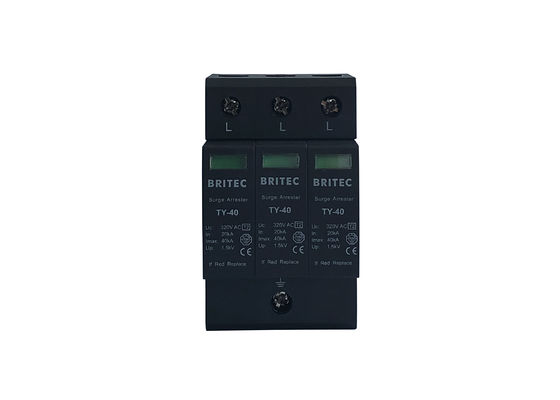

IEC 61643 کلاس II 3P SPD نوع 2 قابل اتصال 40 کیلو آمپری برای حفاظت عمومی
ویژگی IEC 61643 Class II 3P Pluggable Type 2 SPD:
• TY-40B مجموعه ای از دستگاه های نوع 2 / کلاس II برای تخلیه نوسانات ولتاژ، مطابق با EN / IEC 61643-11 است.
• داخلی دستگاه اتصال کوتاه گرمای بیش از حد.
• نشانه تشخیص شکست.
• رابط سیگنال دهی از راه دور اختیاری.
• نصب ریل 35 میلی متری، طراحی مدولار استاندارد.
• حداکثر جریان تخلیه (8/20μs): 40kA در هر فاز.
• جریان دبی نامی (8/20μs): 20kA در هر فاز.

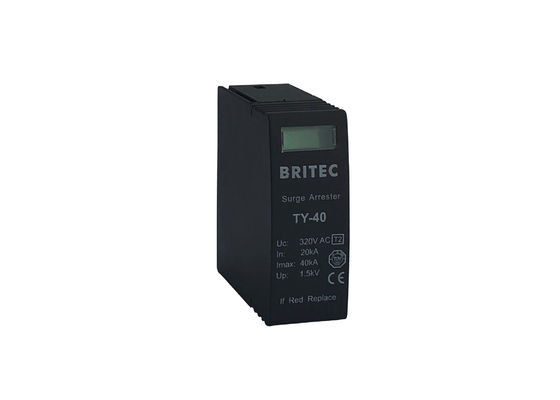

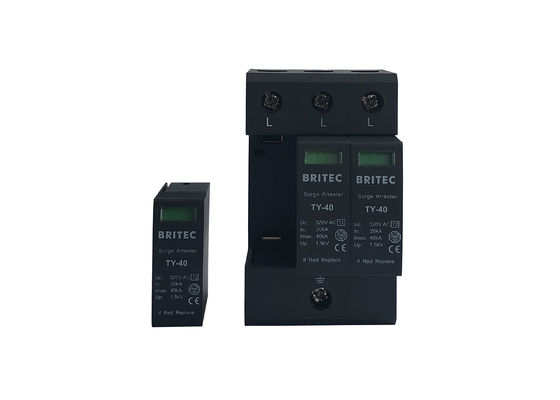

• واحد کامل از پیش سیم کشی شده متشکل از یک قسمت پایه و ماژول های حفاظتی پلاگین.
• برق گیر 3 قطبی TY-40B برای استفاده در سیستم های TN-C.
جزئیات محصول IEC 61643 Class II 3P Pluggable Type 2 SPD:
| |
TY150 40B 3P |
TY275 40B 3P |
TY320 40B 3P |
TY385 40B 3P |
TY440 40B 3P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
IEC 61643 Class II 3P Pluggable Type 2 SPD کاربرد:
• مناسب برای مرحله دوم حفاظت در پانل های توزیع عرضه که در آن دستگاه های حفاظتی نوع 1 در بالادست نصب شده اند، یا برای مرحله اول حفاظت در کاربردهای تجاری یا سایر کاربردهایی که در معرض ضربه مستقیم نیستند و بدون سیستم حفاظت در برابر صاعقه خارجی هستند.
• برای روشنایی LED مورد استفاده در ایستگاه های پایه ارتباطات سیار، دفتر/ایستگاه ارتباطات مایکروویو، اتاق مخابرات، معدن صنعتی، هوانوردی غیرنظامی، مالی، اوراق بهادار و سایر سیستم های قدرت، مانند ایستگاه های توزیع برق، اتاق های توزیع برق، کابینت های توزیع برق، جعبه سوئیچ و سایر تجهیزات مختلف که در برابر صاعقه مهم و آسیب پذیر هستند.
IEC 61643 Class II 3P Pluggable Type 2 مزیت SPD:
• انتخاب وریستورهای با کیفیت بالا، عملکرد پایدار و قابل اعتماد.
• قابلیت جریان صاعقه بالا، سرعت پاسخ 25 ثانیه.
• صرفه جویی در انرژی، حفاظت از محیط زیست، نصب آسان، بدون تعمیر و نگهداری خاص.
• شاسی برگشت پذیر برای ورود کابل از بالا یا پایین.
• تحویل سریع.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر.
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد.
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه تست شده است.
گواهینامه:
نمای شرکت:
Wenzhou Britec Electric Co., LTD یک تولید کننده است که در سال 2003 تأسیس شد و یک شرکت توسعه محصولات جدید، تولید انبوه و فروش برند است که متخصص در دستگاه حفاظت از نوسانات است.کارخانه ما گواهینامه سیستم مدیریت ISO9001 را دریافت کرده است و ما بیش از 100 نوع محصول را توسعه داده ایم، محصولات ما توسط CE، TUV و CB تایید شده اند.
خط تولید:
سوالات متداول:
Q1.آیا می توانم یک سفارش نمونه برای SPD داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: نمونه به 7 روز نیاز دارد، زمان تولید انبوه به 3 هفته نیاز دارد.
Q3.آیا محدودیت MOQ برای محافظ برق دارید؟
A: بله، MOQ ما 100 عدد است.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ما معمولا توسط TNT DHL، UPS، FedEx یا EMS ارسال می کنیم.معمولا 7 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.آیا چاپ شماره روی دستگاه محافظ ولتاژ صحیح است؟
پاسخ: بله.لطفاً قبل از تولید ما به طور رسمی به ما اطلاع دهید و ابتدا آن را بر اساس نمونه ما تأیید کنید.
