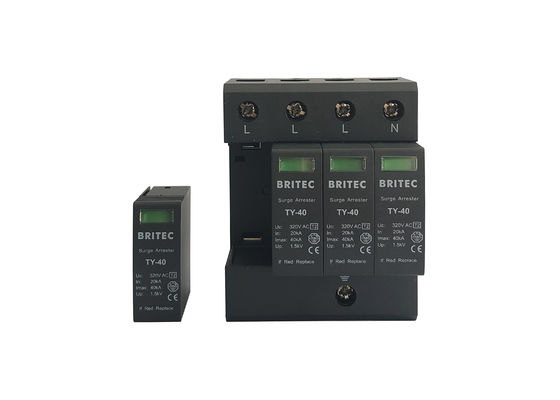

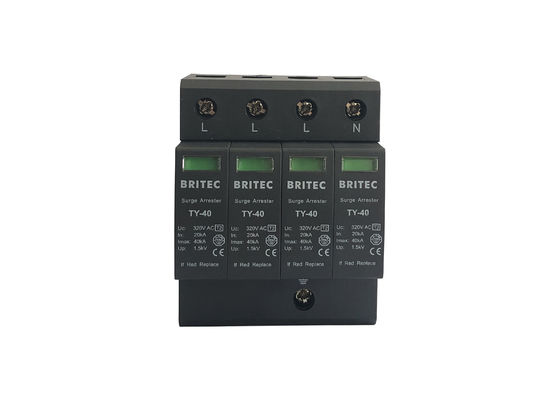

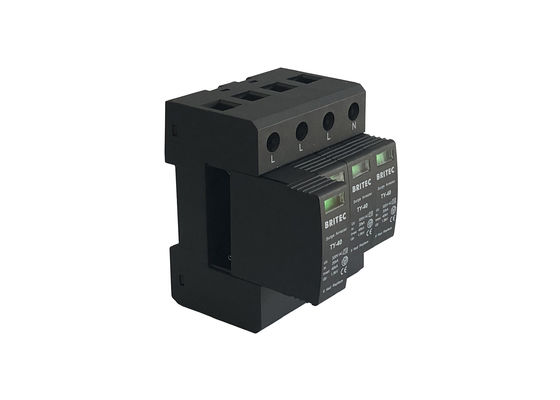

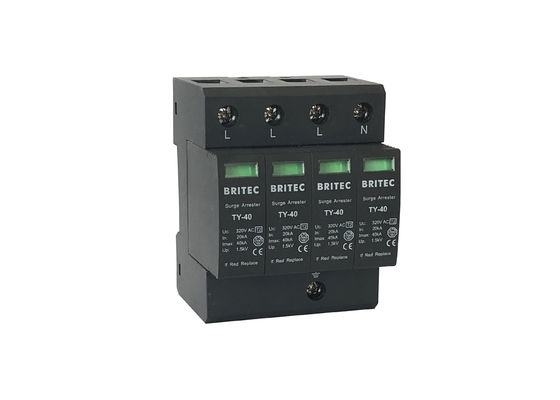

برقگیر 3 فاز نوع 2 40KA 4P محافظ برق قابل اتصال
برقگیر 3 فاز نوع 2 4P نوع 2 محافظ برق ویژگی:
• برقگیر نوع 2.
• برقگیر مدولار، مونوبلوک و قابل اتصال.
• ظرفیت تخلیه تا 40 کیلو آمپر (8/20) در هر قطب از طریق وریستورهای با کارایی بالا.
• مکانیسم قطع سریع ثبت اختراع.
• تایید SEMKO.
• طراحی مدولار، نصب ریل استاندارد 35 میلی متری DIN.

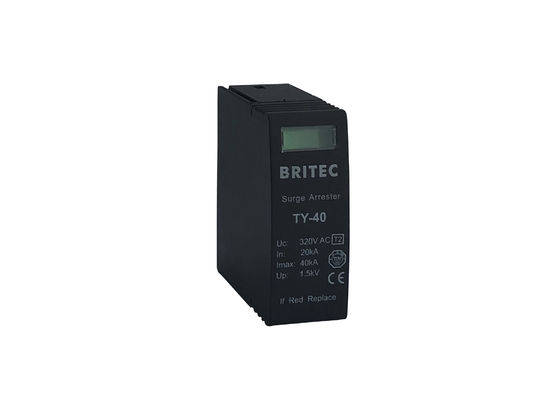

• برقگیر قابل اتصال مدولار با واحد قطع و نمایش وضعیت بصری.
• محصولات مطابق با استانداردهای بین المللی IEC 61643 در دسترس هستند.
• پلاستیک به UL94-V0.
محافظ برق 3 فاز نوع 2 4P نوع 2 محافظ سرج مشخصات محصول:
| |
TY150 40B 4P |
TY275 40B 4P |
TY320 40B 4P |
TY385 40B 4P |
TY440 40B 4P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
کاربرد محافظ برق 3 فاز نوع 2 4P نوع 2 محافظ برق:
• برای پیوند برابر پتانسیل در توزیع های اصلی و فرعی.
• برای محافظت از شبکه های الکتریکی AC در برابر صاعقه، گذراهای القایی داخلی و همچنین گذراهای ولتاژ خارجی.
• به طور گسترده در صنعت و اتوماسیون، تاسیسات تجاری و مسکونی استفاده می شود.
• مناسب برای مرحله دوم حفاظت در پانل های توزیع عرضه که در آن دستگاه های حفاظتی نوع 1 در بالادست نصب شده اند، یا برای مرحله اول حفاظت در کاربردهای تجاری یا سایر کاربردهایی که در معرض ضربه مستقیم نیستند و بدون سیستم حفاظت در برابر صاعقه خارجی هستند.
مزیت محافظ سرج گیر 3 فاز نوع 2 4P نوع 2:
• جریان تخلیه بالا.
• سطح حفاظت ولتاژ (Up) کم است.
• ماژول های قابل تعویض وریستور.
• حفاظت IP20.
• وریستورهای انرژی بالا مبتنی بر فناوری را ترکیب کنید.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر.
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد.
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه تست شده است.
نصب و راه اندازی:
برقگیرهای نوع 2 باید بعد از تابلوهای توزیع اصلی حاوی برقگیرهای نوع 1 در تابلوهای توزیع فرعی نصب شوند.
• برای عملکرد مناسب بین برقگیرهای نوع 1 و نوع 2 حداقل باید کابل یا سیم 10 تا 15 متری وجود داشته باشد در غیر این صورت باید یک سیم پیچ جداکننده بین دو دستگاه نصب شود.
• چندین انحراف برق نصب شده در یک رویکرد آبشاری باید برای اطمینان از حفاظت کافی از تاسیسات استفاده شود.
حمل دریایی:
کارگاه آموزشی:
سوالات متداول:
Q1: MOQ هر مورد چیست؟
A: معمولا MOQ 100 عدد است.اگر این محصول را در انبار داریم، هیچ محدودیتی برای MOQ وجود ندارد.
Q2: آیا تضمینی برای محصولات دارید؟
پاسخ: بله، حتما.تمامی محصولات دارای دو سال گارانتی می باشند.هر گونه مشکلی با ما تماس بگیرید.
Q3: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A: ما یک کارخانه با خطوط تجاری هستیم.ما بیش از 17 سال در زمینه SPD داریم.ما تجربه کاملی در زمینه تولید حفاظت از نوسانات داریم.
Q4: چگونه کیفیت را کنترل کنیم؟
A: هر محصول جدید باید قبل از حمل و نقل آزمایش شود.خط تولید ما پر از مهارت های حرفه ای و ستاره های دقیق است.
Q5: تحویل چقدر طول می کشد؟
A: اگر موجودی داشته باشید، ظرف یک هفته می توانیم تمام تحویل را به پایان برسانیم.اگر موجودی ندارید، معمولاً حدود 3 هفته است.این بستگی به مقدار سفارش دارد.
