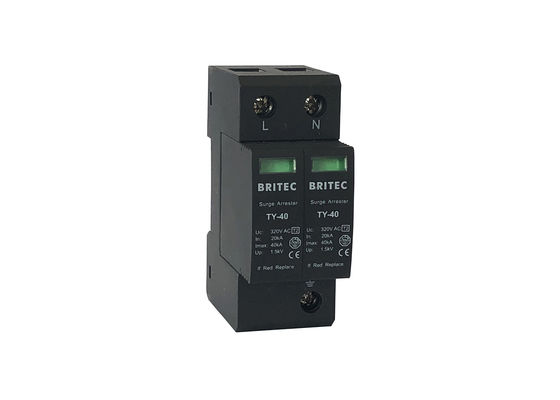

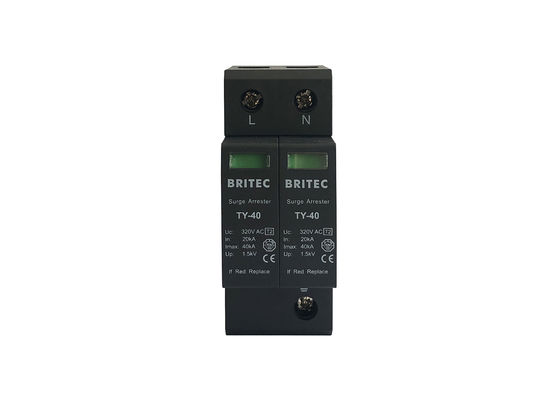

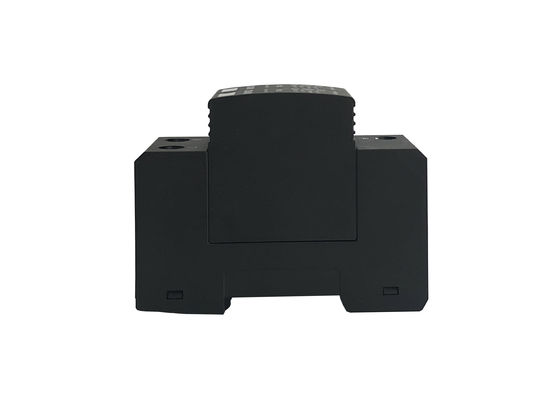

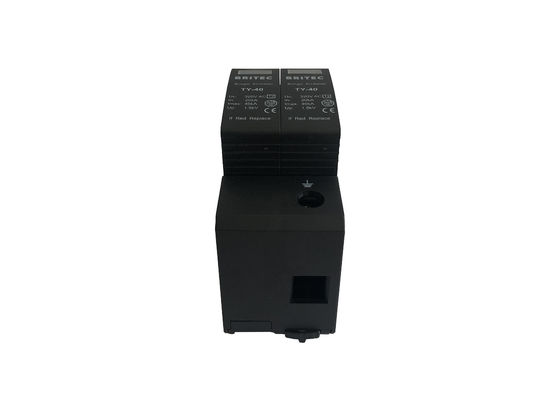

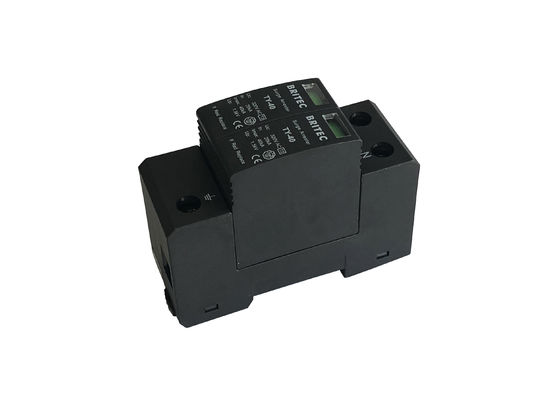

دستگاه حفاظت از نوسان برق ماژولار 320 ولت 40KA 2P Pluggable نوع 2
برقگیر ماژولار 2P قابل اتصال نوع 2 ویژگی:
• مدل: TY-40B 2P.
• پرچم نشانگر سبز رنگ در پنجره بازرسی وضعیت عملکرد ماژول های حفاظتی را نشان می دهد.
• سیگنال سوئیچ نظارت از راه دور را می توان به دست آورد.
• IEC61643-11:2012 تایید شد.
• واحد کامل از پیش سیم کشی شده متشکل از یک قسمت پایه و ماژول های حفاظتی پلاگین.
• برقگیر مدولار برای استفاده در سیستم های تک فاز TN-S.
• ماژول های حفاظت فشرده مدار حفاظتی کامل و همچنین دستگاه نظارت و قطع اتصال را در خود جای داده اند.
جزئیات محصول قطع‌کننده سرج‌گیر مدولار 2P قابل اتصال نوع 2:
| |
TY-40B150 2P |
TY-40B275 2P |
TY-40B320 2P |
TY-40B385 2P |
TY-40B440 2P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
کاربرد برقگیر مدولار 2P Pluggable نوع 2:
• تجهیزات متصل را در برابر اضافه ولتاژ در برابر سوئیچینگ و اثرات ثانویه صاعقه محافظت می کند.
• این دستگاه حفاظت از ولتاژ برای محافظت از سیستم الکتریکی و دستگاه های الکتریکی در حال بارگذاری در برابر رعد و برق و اضافه ولتاژ آنی استفاده می شود.
• حفاظت در برابر صاعقه غیرمستقیم و اثرات صاعقه مستقیم یا دیگر نوسانات اضافه ولتاژ فوری، مناسب برای حفاظت از نوسانات در کاربردهای مسکونی، سوم و صنعتی.
برقگیر ماژولار 2P قابل اتصال نوع 2 مزیت - فایده - سود - منفعت:
• ظرفیت تخلیه بالا.
• قابلیت اطمینان بالا.
• ماژول حفاظتی پلاگین، تعویض آسان.
• سیستم قدرت تجهیزات را از آسیب صاعقه با عملکرد پایدار محافظت کنید.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه تست شده است
نمایه شرکت:
Wenzhou Britec Electric Co.,Ltd.در سال 2003 تاسیس شد که یک تولید کننده حرفه ای SPD است.و از طریق تلاش های بی وقفه رهبران و کارکنان شرکت، یک شرکت خدماتی یک مرحله ای را تشکیل داده است که فناوری، تحقیق و توسعه، طراحی، تولید و فروش را ادغام می کند و متعهد به ایجاد محصولات حفاظت از نوسانات با کیفیت بالا است.محصولات ما توسط آژانس های تست و دارای گواهینامه های گواهینامه تست و تایید شده اند.
خط تولید:
نصب و راه اندازی:
• خط برقگیرها شامل طیف کاملی از محافظ های فشرده برای نصب بر روی ریل DIN می باشد
• زبانه سبز، وضعیت کار عادی، زبانه قرمز، وضعیت خرابی، باید به سرعت تعویض شود
• نصب باید فقط توسط اپراتور ماهر برق انجام شود
• اگر قرار است محافظ در خارج از منزل قرار گیرد و در معرض عناصر قرار گیرد، محافظ را در یک محفظه مناسب ضد آب و هوا نصب کنید.)
