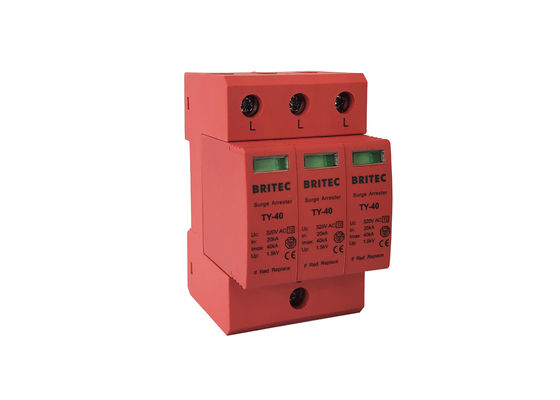

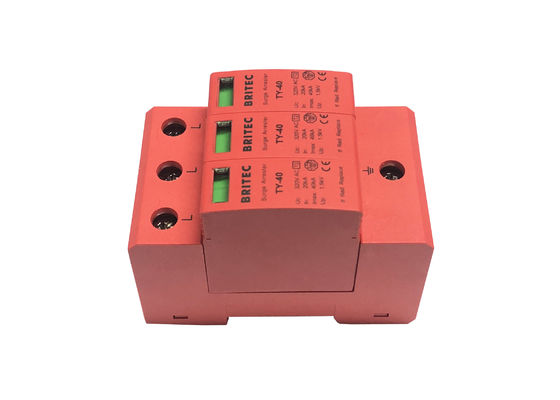

نوع 2 سه فاز 40 kA 320 ولت حفاظت روشنایی 3 قطب کلاس 2 برقگیر
ویژگی برقگیر کلاس II سه فاز سه قطبی نوع 2:
• TY-40R 3P دستگاه نوع 2/کلاس II برای تخلیه نوسانات ولتاژ است.
• مطابق با IEC 61643-11 و EN 61643-11 می باشد.
• حداکثر جریان تخلیه (8/20μs): 40kA در هر فاز.
• جریان دبی نامی (8/20μs): 20kA در هر فاز.
• DIN-rail قابل نصب، فرمت پلاگین.
• پرچم نشانگر سبز رنگ در پنجره بازرسی وضعیت عملکرد ماژول های حفاظتی را نشان می دهد.
• سیگنال سوئیچ نظارت از راه دور را می توان به دست آورد

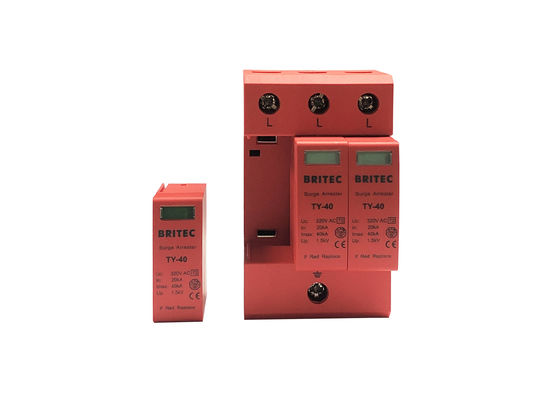

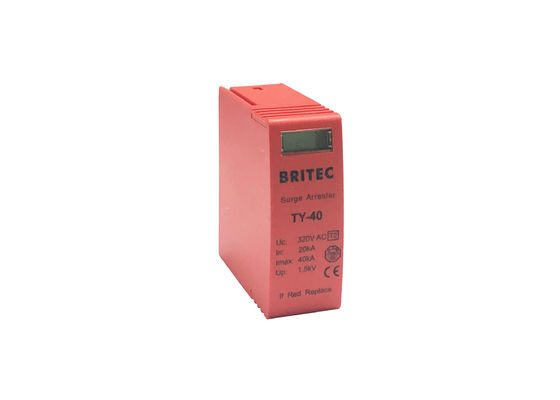

• واحد کامل از پیش سیم کشی شده متشکل از یک قسمت پایه و ماژول های حفاظتی پلاگین.
• برق گیر 3 قطبی TY-40R برای استفاده در سیستم های TN-C.
نوع 2 سه فاز 3 قطب کلاس 2 جرقه گیر جزئیات محصول:
| |
TY150 40R 3P |
TY275 40R 3P |
TY320 40R 3P |
TY385 40R 3P |
TY440 40R 3P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
کاربرد برقگیر کلاس II سه فاز سه قطبی نوع 2:
• مناسب برای مرحله دوم حفاظت در پانل های توزیع عرضه که در آن دستگاه های حفاظتی نوع 1 در بالادست نصب شده اند، یا برای مرحله اول حفاظت در کاربردهای تجاری یا سایر کاربردهایی که در معرض ضربه مستقیم نیستند و بدون سیستم حفاظت در برابر صاعقه خارجی هستند.
• مورد استفاده برای صنعت و اتوماسیون، تاسیسات تجاری و مسکونی، مخابرات و IT و مراکز داده، روشنایی LED در فضای باز، تصفیه آب، شبکه هوشمند و اندازه گیری LV و فتوولتائیک و باد.
مزیت برقگیر کلاس II سه فاز سه قطبی نوع 2:
• تعویض آسان ماژول های حفاظتی بدون ابزار.
• ظرفیت تخلیه بالا.
• قابلیت اطمینان بالا.

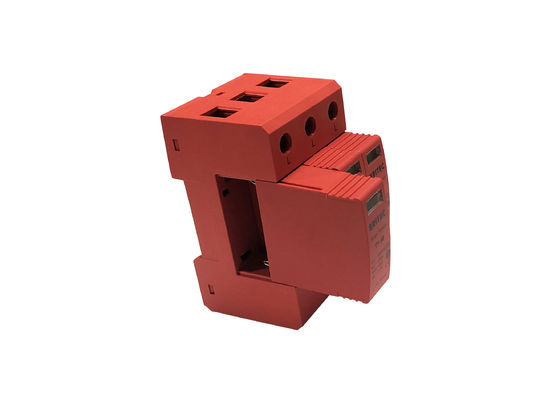

• شاسی برگشت پذیر برای ورود کابل از بالا یا پایین.
• تحویل سریع.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر.
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد.
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید.
• تحویل سریعتر.
• قبل از حمل و نقل به صورت جداگانه تست شده است.
تست:
گواهینامه:
نصب و راه اندازی:
• خط برقگیرها شامل طیف کاملی از محافظ های فشرده برای نصب بر روی ریل DIN می باشد.
• SPD نیازی به تنظیم پس از نصب بر اساس نیاز ندارد.
• می تواند به طور خودکار از شبکه برق پس از نصب مناسب محافظت کند.
• در صورت خرابی، لطفا عنصر نامعتبر را به موقع تعویض کنید.
