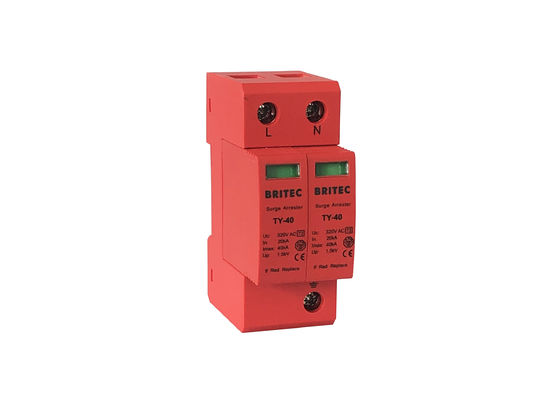

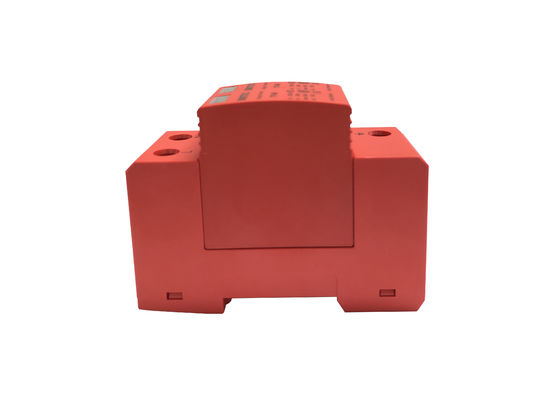

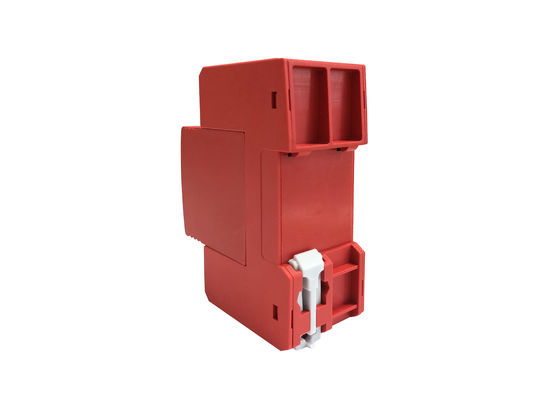

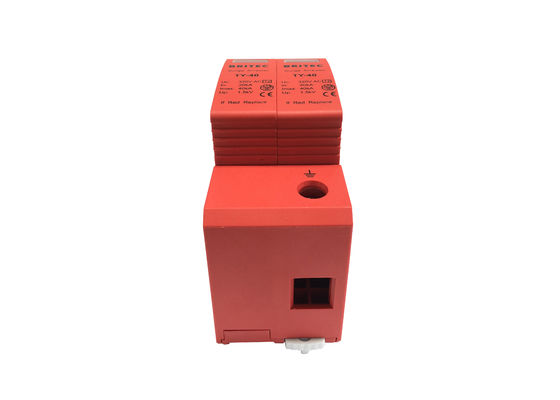

برق گیر 2P 40 کیلو آمپری 320 ولت برق گیر ماژولار نوع 2
ویژگی دستگاه حفاظت از نوسانات 2P نوع 2 40 کیلو آمپری:
• مدل: TY-40R 2P.
• استاندارد تست: IEC 61643-11 / EN 61643-11.
• نصب بر روی ریل DIN 35 میلی متری.
• پرچم نشانگر سبز رنگ در پنجره بازرسی وضعیت عملکرد ماژول های حفاظتی را نشان می دهد.
• تماس با تغییر از راه دور اختیاری.
• واحد کامل از پیش سیم کشی شده متشکل از یک قسمت پایه و ماژول های حفاظتی پلاگین.
جزئیات محصول: دستگاه محافظ ولتاژ 2P نوع 2 40 کیلو آمپری قابل اتصال:
| |
TY-40R150 2P |
TY-40R275 2P |
TY-40R320 2P |
TY-40R385 2P |
TY-40R440 2P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
بعد، ابعاد، اندازه:
کاربرد دستگاه حفاظت از نوسانات 2P نوع 2 40 کیلو آمپری:
• این برقگیر در مرزهای LPZ 0B - 1 و بالاتر قابل اجرا است.
• برای استفاده در سیستم های TN با تماس سیگنالینگ از راه دور شناور.
• این دستگاه حفاظت از ولتاژ برای محافظت از سیستم الکتریکی و دستگاه های الکتریکی در حال بارگذاری در برابر رعد و برق و اضافه ولتاژ آنی استفاده می شود.
• حفاظت در برابر صاعقه غیرمستقیم و اثرات صاعقه مستقیم یا دیگر نوسانات اضافه ولتاژ فوری، مناسب برای حفاظت از نوسانات در کاربردهای مسکونی، سوم و صنعتی.
مزیت دستگاه حفاظت از نوسانات 40 کیلو آمپری 2P نوع 2:
• ظرفیت تخلیه بالا به دلیل وریستورهای اکسید روی سنگین.
• ماژول های حفاظت فشرده مدار حفاظتی کامل و همچنین دستگاه نظارت و قطع اتصال را در خود جای داده اند.
• تعویض آسان ماژول های حفاظتی بدون ابزار به دلیل سیستم قفل ماژول با دکمه آزادسازی ماژول.
• ماژول حفاظتی پلاگین را می توان بدون نیاز به برق زدایی و بدون برداشتن پوشش تابلوی توزیع تعویض کرد.
خدمات ما:
• 15 سال پیشرو در صنعت تولید برقگیر برقی
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه تست شده است
گواهینامه:
پرداخت و ارسال:
نصب و راه اندازی:
• خط برقگیرها شامل طیف کاملی از محافظ های فشرده برای نصب بر روی ریل DIN می باشد
• زبانه سبز، وضعیت کار عادی، زبانه قرمز، وضعیت خرابی، باید به سرعت تعویض شود
• نصب باید فقط توسط اپراتور ماهر برق انجام شود
• اگر قرار است محافظ در خارج از منزل قرار گیرد و در معرض عناصر قرار گیرد، محافظ را در یک محفظه مناسب ضد آب و هوا نصب کنید.)
