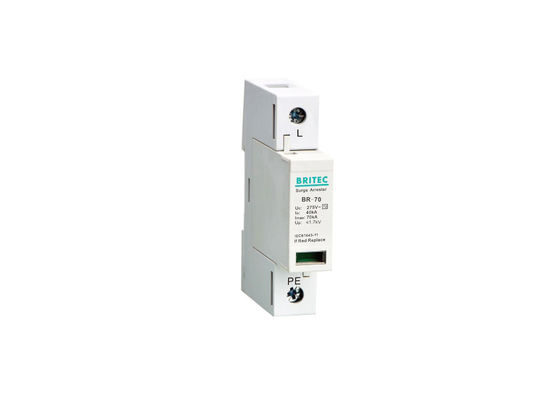

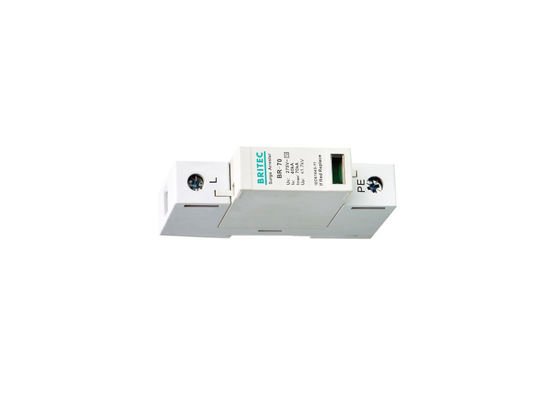

ماژول قابل اتصال بر حسب فاز نوع 2 AC Surge Protector 40kA~70kA Single Pole Surge Arrester
ویژگی دستگاه حفاظت از نوسانات تک فاز نوع 2 ماژول قابل اتصال:
•این محصول برای منبع تغذیه کم ولتاژ 150 ولت / 275 ولت / 320 ولت / 385 ولت، Imax 70 کیلو آمپر، 1 قطب می باشد.
• پنجره نشانگر برای نمایش واضح وضعیت SPD
• عملکرد کنترل از راه دور برای گزینه شما
• درجه حفاظت: IP 20
• دمای کارکرد: -40 درجه سانتی گراد تا +80 درجه سانتی گراد
• نوع نصب: ریل استاندارد 35 میلی متری DIN
ماژول قابل اتصال تک فاز نوع 2 دستگاه حفاظت از نوسانات جزییات محصول:
| |
BR150 70 1P |
BR275 70 1P |
BR320 70 1P |
BR385 70 1P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
70 کیلو آمپر |
70 کیلو آمپر |
70 کیلو آمپر |
70 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤1.0 کیلو ولت |
≤1.7 کیلو ولت |
≤2.0 کیلو ولت |
≤2.3kV |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.5 کیلو ولت |
≤0.9kV |
≤1.1 کیلو ولت |
≤1.3 کیلو ولت |
| حداکثرفیوز پشتیبان |
200 آمپر گرم گرم |
200 آمپر گرم گرم |
200 آمپر گرم گرم |
200 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B8284 |
B8286 |
B8288 |
B8290 |
| کد سفارش (با سیگنالینگ از راه دور) |
B8285 |
B8287 |
B8289 |
B8291 |
بعد، ابعاد، اندازه:
کاربرد دستگاه حفاظت از نوسانات تک فاز نوع 2 ماژول قابل اتصال:
• برای خط برق AC خانه، بانک، برج مخابراتی و غیره استفاده می شود.
• این برای ارائه حفاظت اقتصادی و قابل اعتماد برای تابلوهای توزیع اولیه و سیستم های توزیع برق است.
• در سیستم های تغذیه و توزیع برق کم ولتاژ مانند تجهیزات اتاق کامپیوتر، تجهیزات اتاق مانیتورینگ، تجهیزات اتاق کنترل آتش نشانی، اتاق تلفن، سایر اتاق های ولتاژ پایین، ادارات، و تجهیزات الکتریکی خانگی برای جلوگیری از برخورد غیرمستقیم صاعقه و افزایش جریان برق استفاده می شود. .
مزیت دستگاه حفاظت از نوسانات تک فاز نوع 2 ماژول قابل اتصال:
• طراحی ویژه برای صرفه جویی در فضای نصب، عرض 18 میلی متر / قطب
• جریان تخلیه بالا
• ماژول قابل اتصال، مناسب برای نگهداری
• زمان پاسخگویی کمتر از 25 ثانیه
• رنگ پنجره وضعیت کار را نشان می دهد
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه تست شده است
معرفی شرکت:
Wenzhou Britec Electric Co.,Ltd مستقر در Yueqing، Zhejiang، در تقریباً انواع SPDها مانند حفاظت از نوسانات متناوب، محافظ برق DC، دستگاه حفاظت از نوسانات داده، برقگیر LED و غیره تخصص دارد. ما با هزاران مشتری در سراسر جهان همکاری کردیم. جهان، بیشتر آنها از اروپا و آسیا آمده اند.پس از سال ها توسعه، ما شهرت عالی کسب کردیم.
نصب و راه اندازی:
برای اینکه محافظ افزایش ولتاژ عملکرد خود را به بهترین شکل ممکن انجام دهد، باید نصب شود:
• به موازات
• حفظ طول اتصال تا حد امکان کوتاه بین بلوک ترمینال فاز خنثی و بلوک ترمینال PE یا PEN.
• مطابق با قوانین EMC (سازگاری الکترومغناطیسی): از حلقه هادی ها اجتناب کنید، کابل ها را در برابر قطعات رسانای فلزی ثابت کنید.
