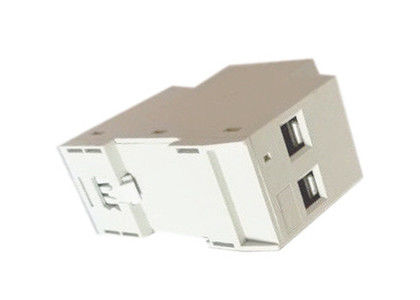

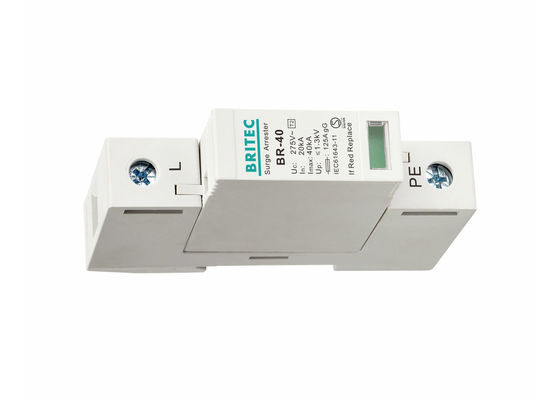

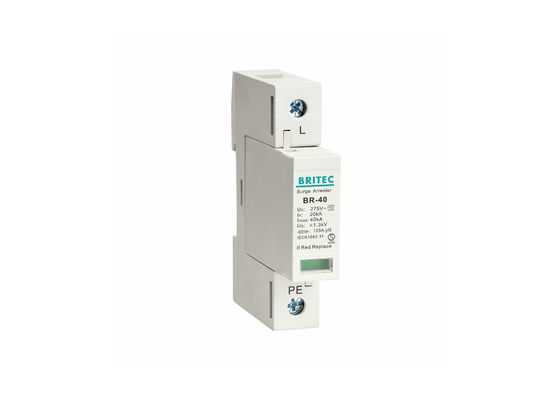

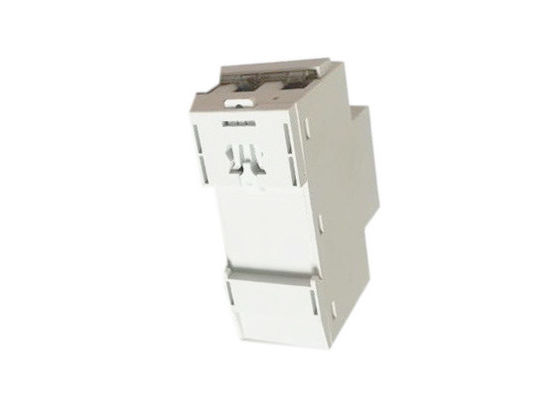

SPD 40kA 1P محافظ رعد و برق سیستم برقی ضد رعد و برق Din Rail IEC61643
ویژگی محافظ صاعقه SPD 40kA 1P:
• BR-40 1P برای منبع تغذیه کم ولتاژ 150 ولت / 275 ولت / 320 ولت / 385 ولت / 440 ولت، Imax 40kA، 1pole است.
• حفاظت از نوسانات کلاس II / نوع 2.
• طراحی و تولید بر اساس استاندارد IEC61643.
• سیگنال دهی از راه دور می تواند انتخاب شود
• آن را به عنوان ماژول و 35 میلی متر نصب ریل دین طراحی شده است.
• با پنجره نشانگر کار، نشان دادن خطا از طریق علامت قرمز در پنجره بازرسی.
• مطابق با معیار دستگاه های حفاظت از نوسانات متصل به سیستم های برق فشار ضعیف-نیازمندی ها و روش های آزمایش است.
جزئیات محصول محافظ صاعقه SPD 40kA 1P:
| |
BR150 40 1P |
BR275 40 1P |
BR320 40 1P |
BR385 40 1P |
BR440 40 1P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ AC کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8 کیلو ولت |
≤1.3 کیلو ولت |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0 کیلو ولت |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
-40-80 درجه سانتیگراد |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B8101 |
B8103 |
B8105 |
B8107 |
B8109 |
| کد سفارش (با سیگنالینگ از راه دور) |
B8102 |
B8104 |
B8106 |
B8108 |
B8110 |
بعد، ابعاد، اندازه:
کاربرد محافظ صاعقه SPD 40kA 1P:
• دستگاه محافظ برق BR-40 1P برای حفاظت در برابر صاعقه و برق در AC 50/60Hz مناسب است.
• برای ارتباطات، پخش تلویزیون، اتاق کامپیوتر، کنترل خودکار، کنترل مکانیکی و الکتریکی، تجهیزات مکانیکی و الکتریکی و تجهیزات برق متناوب مرتبط مناسب است.
• برای محافظت از تجهیزات ولتاژ پایین در برابر ولتاژهای گذرا و نوسانات جریان از صاعقه
• محافظت در برابر گذراهای تولید شده توسط ویژگی های سوئیچینگ مانند سوئیچینگ شبکه های توزیع، ترانسفورماتورها، موتورها و غیره
مزیت محافظ صاعقه SPD 40kA 1P:
• جریان نشتی کم، زمان پاسخ سریع، ولتاژ باقیمانده کم.
• طراحی ماژول، نصب آسان
• فن آوری جدید، با انرژی بالا
• رنگ پنجره وضعیت کار را نشان می دهد
• OEM و ODM قابل قبول هستند.
• ما می توانیم با توجه به نیاز مشتری تولید کنیم.
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه تست شده است
نصب و راه اندازی:
• خط برقگیرها شامل طیف کاملی از محافظ های فشرده برای نصب بر روی ریل DIN می باشد
• هنگامی که پنجره نشانگر خطا از سبز به قرمز تبدیل شد، لطفاً در اسرع وقت کارتریج را تعویض کنید
• پس از اتمام نصب، بررسی کنید که واحد حفاظتی در جای خود قرار دارد، کلید قطع کننده مدار اتوماتیک (فیوز) را ببندید، وضعیت کار را عادی بودن بررسی کنید.
اطلاعات شرکت:
ما خدماتی را برای راه حل های حفاظت از نوسانات ارائه می دهیم.
گواهینامه:
سوالات متداول:
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما تولید کننده هستیم.
Q2: زمان تحویل شما چقدر است؟
A: به طور کلی، در عرض 30 روز.
Q3: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: ما می توانیم نمونه ها را ارائه دهیم، اما رایگان نیست.
Q4: آیا می توانیم از کارخانه شما بازدید کنیم؟
پاسخ: به گرمی خوش آمدید!
