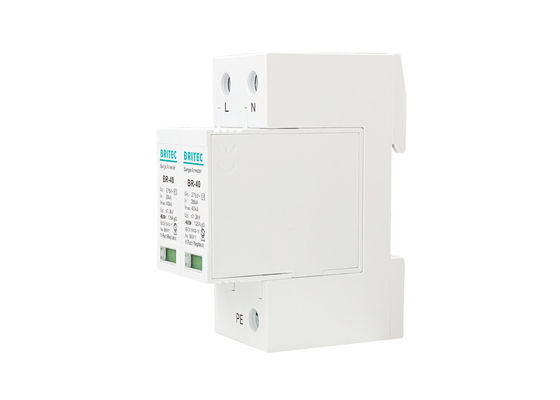

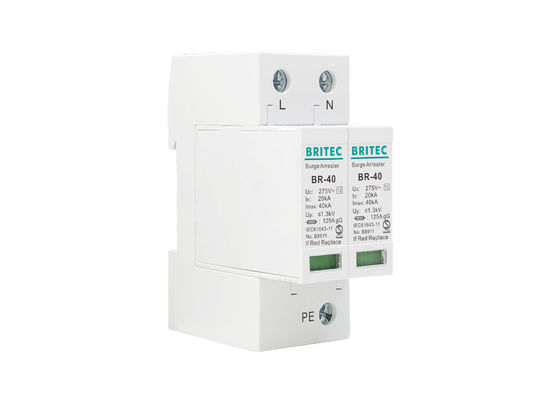

صاعقه گیر کلاس II Imax 40kA 2P 20~40kA DIN حفاظت در برابر ولتاژ SPD
صاعقه گیر کلاس II Imax 40kA 2P 20-40kA DIN Rail Surge Protection:
• مدل: BR-40 2P
• زمان واکنش کمتر از 25 ns
• پرچم نشانگر سبز رنگ در پنجره بازرسی وضعیت عملکرد ماژول های حفاظتی را نشان می دهد
• سیگنال سوئیچ نظارت از راه دور را می توان به دست آورد
• ولتاژ کار مداوم: 150 / 275 / 320 / 385 / 440 ولت
• IEC61643-11:2012 تایید شد
• برقگیر 2 قطبی BR-40 برای سیستم TN-S مناسب است.
صاعقه گیر کلاس II Imax 40kA 2P 20-40kA DIN Rail Protection Surge Protection: جزئیات محصول:
| |
BR150 40 2P |
BR275 40 2P |
BR320 40 2P |
BR385 40 2P |
BR440 40 2P |
| طبقه بندی SPD بر اساس EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
کلاس II |
| حداکثرولتاژ ac با کار مداوم Uc |
150 ولت |
275 ولت |
320 ولت |
385 ولت |
440 ولت |
| جریان تخلیه اسمی (8/20 us) اینچ |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
20 کیلو آمپر |
| حداکثرجریان تخلیه (8/20μs) Imax |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
40 کیلو آمپر |
| سطح حفاظت ولتاژ بالا |
≤0.8kV |
≤1.3kV |
≤1.5 کیلو ولت |
≤1.8 کیلو ولت |
≤2.0kV |
| سطح حفاظت ولتاژ 5 کیلو آمپر بالا |
≤0.6kV |
≤1 کیلو ولت |
≤1.2 کیلو ولت |
≤1.4 کیلو ولت |
≤1.6kV |
| حداکثرفیوز پشتیبان |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
125 آمپر گرم گرم |
| زمان پاسخ tA |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
≤25 ثانیه |
| محدوده دمای عملیاتی Tu |
-40-80 ℃ |
-40-80 ℃ |
-40-80 ℃ |
-40-80 ℃ |
-40-80 ℃ |
| وضعیت عملکرد / نشانگر خطا |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
قرمز سبز |
| سطح مقطع (حداقل) |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
4 میلی متر2 |
| سطح مقطع (حداکثر) |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
35 میلی متر2 |
| برای نصب روی |
ریل دین 35 میلی متر |
| مواد محفظه |
پلاستیک حرارتی UL94-V0 |
| درجه محافظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B8201 |
B8203 |
B8205 |
B8207 |
B8209 |
| کد سفارش (با سیگنالینگ از راه دور) |
B8202 |
B8204 |
B8206 |
B8208 |
B8210 |
بعد، ابعاد، اندازه:
صاعقه گیر کلاس II Imax 40kA 2P 20-40kA DIN Rail Rail Protection:
• محافظ های برق نوع 2 برای اضافه ولتاژ تخلیه که توسط سوئیچ نوع (8/20µs) بیش از جریان رخ می دهد، قابل استفاده هستند.
• این دستگاه حفاظت از ولتاژ برای محافظت از سیستم الکتریکی و دستگاه های الکتریکی در حال بارگذاری در برابر رعد و برق و اضافه ولتاژ آنی استفاده می شود.
• حفاظت از تاسیسات الکتریکی و کلیه وسایل برقی و الکترونیکی متصل به این تاسیسات در برابر افزایش ولتاژ مخرب.
• حفاظت در برابر صاعقه غیرمستقیم و اثرات صاعقه مستقیم یا دیگر نوسانات اضافه ولتاژ فوری، مناسب برای حفاظت از نوسانات در کاربردهای مسکونی، سوم و صنعتی
صاعقه گیر کلاس II Imax 40kA 2P 20-40kA DIN مزیت حفاظت از نوسانات ریلی:
• این دستگاه برقگیر از مواد مرغوب ساخته شده است که طول عمر بالایی را تضمین می کند
• نصب این سری از محافظ برق آسان است.
• سیستم قدرت تجهیزات را از آسیب صاعقه با عملکرد پایدار محافظت کنید.
• نصب ریل DIN، ماژول قابل اتصال، جایگزینی مناسب
خدمات ما:
• 17 سال حرفه پیشرو جهانی در تولید برقگیر
• تمامی محصولات قبل از ارسال به خوبی بسته بندی خواهند شد
• بسته بندی استاندارد، و همچنین می توانید نیازهای خود را در مورد بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از حمل و نقل به صورت جداگانه تست شده است
نمایه شرکت:
ما تولید کننده حرفه ای دستگاه حفاظت از نوسانات برق هستیم.
حمل دریایی:
نصب و راه اندازی:
• خط برقگیرها شامل طیف کاملی از محافظ های فشرده برای نصب بر روی ریل DIN می باشد
• زبانه سبز، وضعیت کار عادی، زبانه قرمز، وضعیت خرابی، باید به سرعت تعویض شود
• نصب باید فقط توسط اپراتور ماهر برق انجام شود
• اگر قرار است محافظ در خارج از منزل قرار گیرد و در معرض عناصر قرار گیرد، محافظ را در یک محفظه مناسب ضد آب و هوا نصب کنید.)
