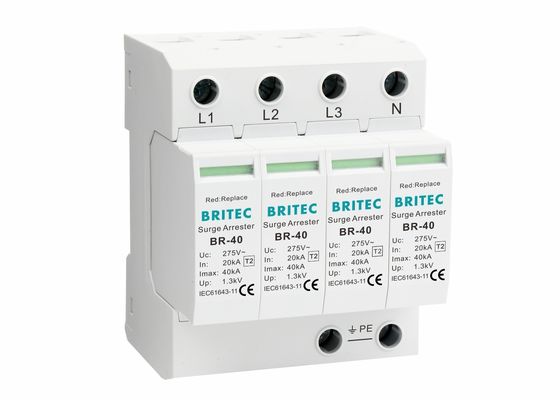

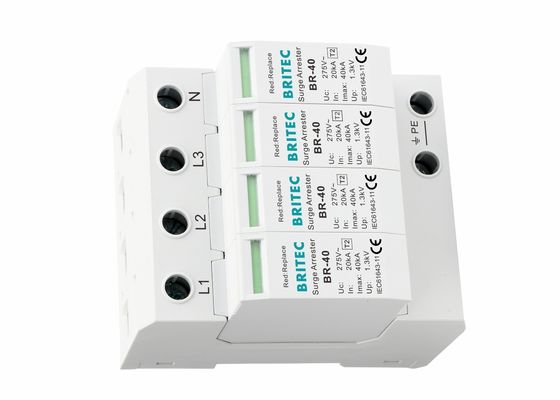

AC Surge Arrester 40kA نوع 2 ویژگی دستگاه محافظت از افزایش:
• ثبات حرارتی 100A بدون محافظت اضافی
• مکانیسم ثبت اختراع شده برای سرعت حرکت
• تایید SEMKO
• Imax 40kA 8/20us
• طراحی ماژولار، نصب استاندارد 35mm DIN
• پنجره نشان دهنده وضعیت کار و تماس های کنترل از راه دور برای انتخاب شما
• مطابق با EN 61643-11 در مورد گیرنده های متصل به سیستم های توزیع ولتاژ پایین است.
• مواد محفظه: ترموپلاستیک UL94-V0
• نگهدارنده تشعشعات نوع 2 برای سیستم های سه فاز با حالت خنثی
• حفاظت از واریستورها L1, L2, L3, N, PE
دستگاه محافظت از تشعشع AC 40kA نوع 2 جزئیات محصول:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| طبقه بندی SPD مطابق با EN61643-11 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
نوع 2 |
| طبقه بندی SPD بر اساس IEC61643-11 |
کلاس دوم |
کلاس دوم |
کلاس دوم |
کلاس دوم |
کلاس دوم |
| حداکثر ولتاژ کار مداوم AC Uc |
150 ولت |
۲۷۵ ولت |
320 ولت |
385 ولت |
۴۴۰ ولت |
| جریان تخلیه نامی (8/20us) در |
20kA |
20kA |
20kA |
20kA |
20kA |
| حداکثر جریان تخلیه ((8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| سطح حفاظت از ولتاژ بالا |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| سطح حفاظت از ولتاژ 5kA بالا |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| حداکثر فيوز پشتیبان |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| زمان واکنش |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| محدوده دمای کار Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| حالت کار / نشانه نقص |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
سبز / قرمز |
| مساحت برش متقاطع (در دقیقه) |
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
۴ میلی متر مربع |
| مساحت برش متقابل (حداکثر) |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
۳۵ میلی متر مربع |
| برای نصب روی |
ریل 35 میلی متری دین |
| مواد محفظه |
مواد ترموپلاستیک UL94-V0 |
| درجه حفاظت |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| کد سفارش |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| کد سفارش (با سیگنال از راه دور) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
ابعاد:
دستگاه محافظت از تشعشع AC 40kA نوع 2 کاربرد:
• قابل استفاده برای تخلیه ولتاژ بیش از حد رخ داده توسط نوع سوئیچ (8/20μs) بیش از جریان.
• BR-40 4 قطب گرفتگی افزایش مناسب برای سیستم TN-S است.
• برای محافظت از صاعقه و ولتاژ بیش از حد در AC50/60Hz استفاده می شود، از شبکه برق ولتاژ پایین در برابر صاعقه یا افزایش بیش از حد محافظت می کند.
• برای تاسیسات طراحی شده که در آن خطر برخورد مستقیم صاعقه کاهش یافته است (بدون LPS یا خطر متوسط)
• همچنین به علاوه SPD نوع 1 به منظور محدود کردن گیرنده ولتاژ عملیاتی استفاده می شود
دستگاه محافظت از تشعشع AC 40kA نوع 2 مزیت:
• جریان تخلیه بالا
• سطح محافظت از ولتاژ (بالا) پایین است
• ماژول های قابل تعویض
• حفاظت IP20
• استفاده از واریستورهای پر انرژی مبتنی بر فناوری
SPD نوع 2 راهنمای نصب:
• گیرنده های نوع 2 باید در تخته های توزیع فرعی بعد از تخته های توزیع اصلی که گیرنده های نوع 1 را شامل می شوند نصب شوند.
• برای عملکرد صحیح بین گیرنده های نوع 1 و نوع 2 باید حداقل 10 تا 15 متر کابل یا سیم باشد در غیر این صورت یک کویل جدا کننده باید بین دو دستگاه نصب شود.
• در مناطقی که طوفان ها مکرر هستند، به شدت توصیه می شود که سیستم های حفاظت اضافی نصب شود.
ما مي تونيم محصولاتي با پارامترهاي مشابهي که در نوع 2 وجود داره ارائه بديم
خدمات ما:
• ۲۱ سال حرفه ای پیشرو در تولید محصولات الکتریکی
• تمام محصولات قبل از ارسال به خوبی بسته بندی می شوند
• بسته بندی استاندارد، و شما همچنین می توانید نیازهای خود را در بسته بندی به ما بگویید
• تحویل سریعتر
• قبل از ارسال به صورت جداگانه آزمایش می شود.
گواهی:
مشخصات شرکت:
Wenzhou Britec Electric Co.، Ltd در سال 2003 تاسیس شد، یک دستگاه محافظ افزایش (SPD) حرفه ای است که با تجربه سال های زیادی تولید می شود. ما محصولات با کیفیت را ارائه می دهیم،قیمت رقابتی، تحویل سریع و خدمات عالی، و منتظر همکاری بیشتر با تجارت خارج از کشور بر اساس منافع متقابل.
جریان تولید:
تجهیزات آزمایشگاهی:
حمل و نقل:
سوالات متداول:
سوال1: چطور می توانم به شما و شرکت شما اعتماد کنم؟
ج: محصولات دارای گواهینامه CE، CB، TUV هستند.
Q2: مدت گارانتی محصولات شما چقدر است؟
A: دوره گارانتی محصولات ما 5 سال است.
س3: چطوره بازرسي بشه؟
ج: ما کل سیستم بازرسی از مواد اولیه تا محصولات نهایی را داریم.
سوال 4: خدمات ارائه شده توسط شرکت چیست؟
A: ما تیم مهندسین حرفه ای داریم که می توانند قالب را طراحی و توسعه دهند تا به نیازهای مختلف مشتری برسند. ما همچنین تیم فروش داریم تا خدمات خوبی را از قبل از فروش تا پس از فروش ارائه دهیم.
